Štvrtinový inteligentný integračný elektrický pohon môže byť použitý na ovládanie rôznych ventilov s regulačným uhlom 0-90° a rozsah krútiaceho momentu je: 35-10000Nm. Môže sa použiť na ovládanie všetkých štvrtinových ventilov, ako sú: uzatváracia brána dymového potrubia, primárny a sekundárny vietor kotla, bočný vietor kotla, regulátor prívodu a výstupného príklopu predhrievača, motýľový ventil, guľový ventil, žalúzový ventil, tlmič, zátka, ventil klapky atď. Trieda odolná voči výbuchu: IP67, IP68.
Režim pohybu | |||||||
Štvrťhodinová otoka | Viacnásobná otočná | Lineárne otoč | |||||
momentový 4000Nm | momentový 1～100KNm | momentový 60～6000Nm | momentový 10～10KNm | ||||
Podmienky prostredia | Všeobecné životné prostredie | Režim ovládania | na / preč | OA AS | ST + RS (St+RS) | sv | ST+VE/SRA+VE |
S1S2S3S4 | OA AS | ST + RS (St+RS) | sv | ST+VE/SRA+VE | |||
Výbušnosť a horľavosť | na / preč | OA AS | ST + RS (St+RS) | sv | ST+VE/SRA+VE | ||
S.1S.2S.3S.4 | OA AS | ST + RS (St+RS) | sv | ST+VE/SRA+VE | |||
Štvrtinový elektrický pohon môže byť použitý na ovládanie rôznych ventilov s regulačným uhlom 0-90° a rozsah krútiaceho momentu je: 35-10000Nm. Môže sa použiť na ovládanie všetkých štvrťfinálových ventilov, ako sú: uzatváracia brána dymového potrubia, primárny a sekundárny vietor kotla, bočný vietor kotla, regulátor prívodu a výstupného príklopu predhrievača, motýľový ventil, guľový ventil, žalúzový ventil, tlmič, zátka, ventil klapky atď. Trieda odolná voči výbuchu: IP67, IP68.
Základné parametre
Tabuľka modelov štvrť otočenia st+RS 3-fázového výkonu 380v, 50Hz
Maximálny krútiaci moment Nm | Prevádzkový krútiaci moment Nm | Model pohonu | Prevádzkový čas S/90° | sv Otočiť rýchlosť rpm | príruba - (ISO) V prípade, že sú | S4: Pracovný systém Dynamo 50% | |||
sila Kw | Otočiť rýchlosť Rpm | Menovitý prúd A | Aktuálny štart A | ||||||
500 | 500 | ST6 +RS50 | 56 38 27 | 11 16 23 | F10 (F10) | 0.10 0.10 0.37 | 750 750 1500 | 0.8 0.8 1.1 | 1.6 1.5 5.0 |
1000 | 1000 | ST6+RS102 | 68 47 33 25 | 11 16 23 30 | F12 (F12) | 0.10 0.10 0.37 0.37 | 750 750 1500 1500
1500 | 0.8 0.8 1.1 1.1 | 1.6 1.5 5.0 5.0 |
2500 | 2500 | ST6+RS252 | 164 113 78 60 39 | 11 16 23 30 46 | F16 (F16) | 0.10 0.10 0.37 0.37 0.37 | 750 750 1500 1500 1500 | 0.8 0.8 1.1 1.1 1.1 | 1.6 1.5 5.0 5.0 5.0 |
3600 | 2280 | ST6+RS600 | 218 150 104 80 52 | 11 16 23 30 46 | F16 (F16) | 0.10 0.10 0.37 0.37 0.37
| 750 750 1500 1500 1500 | 0.8 0.8 1.1 1.1 1.1 | 1.6 1.5 5.0 5.0 5.0 |
3500 | 3500 | ST14+RS432 | 98 68 47 | 11 16 23 | F16 (F16) | 0.37 0.37 0.37 | 1500 1500 1500 | 1.1 1.1 1.1 | 5.0 5.0 5.0 |
6000 | 3800 | ST14+RS600 | 218 150 104 49 | 11 16 23 61 | F16 (F16) | 0.37 0.37 0.50 0.90 | 1500 1500 1500 1500 | 1.1 1.1 1.5 2.7 | 5.0 5.0 5.0 14 |
16800 | 11200 | ST14+RS1825G | 113 | 61 | F25 (F25) | 0.90 | 1500 | 2.7 | 14 |
10780 | 7140 | ST14+RS3030 | 199 138 52 | 16 23 61 |
F25 (F25) | 0.37 0.50 0.90 | 1500 1500 1500 | 1.1 1.5 2.7 | 5.0 5.0 14 |
28000 | 18480 | ST14+RS3030G | 156 | 61 | F25 (F25) | 0.90 | 1500 | 2.7 | 14 |
14100 | 9300 | ST30+RS1852 | 143 100 38 | 16 23 61 |
F25 (F25) | 0.90 1.50 2.20 | 1500 1500 1500 | 2.7 3.7 5.1 | 14 21 27 |
18000 | 12000 | ST30+RS1852G | 113 | 61 | F25 (F25) | 2.20 | 1500 | 5.1 | 27 |
23100 | 15300 | ST30+RS3030 | 199 138 | 16 23 | F25 (F25) | 0.90 1.50 | 1500 1500 | 2.7 3.7 | 14 27 |
23100 | 15300 | ST30+RS3030 | 53 | 61 | F25 (F25) | 2.20 | 1500 | 5.1 | 27 |
30000 | 19800 | ST30+RS3030G | 156 | 61 | F25 (F25) | 2.20 | 1500 | 5.1 | 27 |
34200 | 21900 | ST30+RS5035 | 209 79 | 23 61 | F25 (F25) | 1.50 2.20 | 1500 | 3.7 5.1 | 21 27 |
50000 | 32000 | ST30+RS5035G | 236 | 61 | F35 (F35) | 2.20 | 1500 | 5.1 | 27 |
42900 | 40000 | ST30+RS6340 | 98 | 61 | F40 (F40) | 2.20 | 1500 | 5.1 | 27 |
18000 | 12000 | ST70+RS1825G | 113 | 61 | F25 (F25) | 4.00 | 1500 | 9.1 | 52 |
30000 | 19800 | ST70+RS3030 | 199 138 52 | 11 23 61 | F25 (F25) | 2.20 3.00 4.00 | 1500 1500 1500 | 5.1 7.2 9.1 | 27 37 52 |
30000 | 19800 | ST70+RS3030G | 156 | 61 | F25 (F25) | 4.00 | 1500 | 9.1 | 52 |
50000 | 32000 | ST70+RS5035 | 209 79 | 23 61 | F25 (F25) | 3.00 4.00 | 1500 1500 | 7.2 9.1 | 37 52 |
50000 | 32000 | ST70+RS5035G | 236 | 61 | F35 (F35) | 4.00 | 1500 | 9.1 | 52 |
63000 | 40000 | ST70+RS6340 | 98 | 61 | F40 (F40) | 4.00 | 1500 | 9.1 | 52 |
Tabuľka modelov štvrťfinálového pohonu série ST+RS Jednofázový výkon 220v, 50Hz
Maximálny krútiaci moment Nm | Prevádzkový krútiaci moment Nm | Model pohonu | Prevádzkový čas S/90° | sv Otočiť rýchlosť rpm | príruba - (ISO) V prípade, že sú | S4: Pracovný systém Dynamo 50% | |||
sila Kw | Otočiť rýchlosť rpm | Menovitý prúd A | Aktuálny štart A | ||||||
500 | 500 | ST6 +RS50 | 56 38 27 | 11 16 23 | F10 (F10) | 0.10 0.10 0.40 | 750 750 1500 | 2.5 2.5 4.0 | 3.0 3.0 6.3 |
1000 850 1000 935 | 1000 850 1000 935 |
ST6+RS102 | 68 47 33 25 | 11 16 23 30 | F12 (F12) | 0.10 0.10 0.40 0.40 | 750 750 1500 1500
1500 | 2.5 2.5 4.0 4.0 | 3.0 3.0 6.3 6.3 |
2500 2100 2500 2310 1680 | 2500 2100 2500 2310 1680 |
ST6+RS252 | 164 113 78 60 39 | 11 16 23 30 46 | F16 (F16) | 0.10 0.10 0.40 0.40 0.40 | 750 750 1500 1500 1500 | 2.5 2.5 4.0 4.0 4.0 | 3.0 3.0 6.3 6.3 6.3 |
3600 3000 3600 3300 2400 | 2280 1900 2280 2190 1520 | ST6+RS600 | 218 150 104 80 52 | 11 16 23 30 46 | F16 (F16) | 0.10 0.10 0.40 0.40 0.40 | 750 750 1500 1500 1500 | 2.5 2.5 4.0 4.0 4.0 | 3.0 3.0 6.3 6.3 6.3 |
6600 4800 | 4400 3200 | ST14+RS1825G | 230 150 | 30 46 | F25 (F25) | 0.40 0.40
| 1500 1500
| 4.0 4.0
| 6.3 6.3 |
3500 3500 2750 | 3500 3500 2750 | ST14+RS432 | 98 68 74 | 11 16 23 | F16 (F16) | 0.30 0.30 0.30 | 1500 1500 1500
| 3.5 3.5 3.5 | 15 15 15 |
6000 6000 6000 3600 | 3800 3800 3800 2280 | ST14+RS600 | 218 150 104 49 | 11 16 23 61 | F16 (F16) | 0.30 0.30 0.30 0.30 | 1500 1500 1500 1500 | 3.5 3.5 3.5 3.5 | 15 15 15 15 |
7200 | 4800 | ST14+RS1825G | 113 | 61 | F25 (F25) | 0.30 | 1500 | 3.5 | 15 |
10780 8470 4620 | 7140 5610 3060 | ST14+RS3030 | 199 138 52 | 11 16 23 |
F25 (F25) | 0.30 0.30 0.30 | 1500 1500 1500 | 3.5 3.5 3.5 | 15 15 15 |
12000 | 7920 | ST14+RS3030G | 156 | 61 | F25 (F25) | 0.30 | 1500 | 3.5 | 15 |
16680 | 10680 | ST14+RS5035G | 236 | 61 | F35 (F35) | 0.30 | 1500 | 3.5 | 15 |

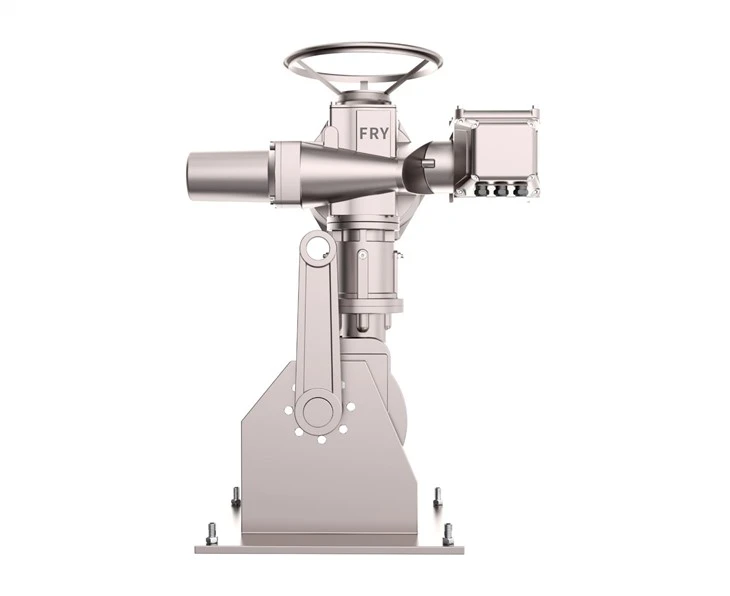

ST14+RS1825G Nohou pokovované namontované
Zobrazenie pohonu
Schéma zapojenia
Integrovaný regulačný typ
Intergrated regulačný typ (s polohovačom)
