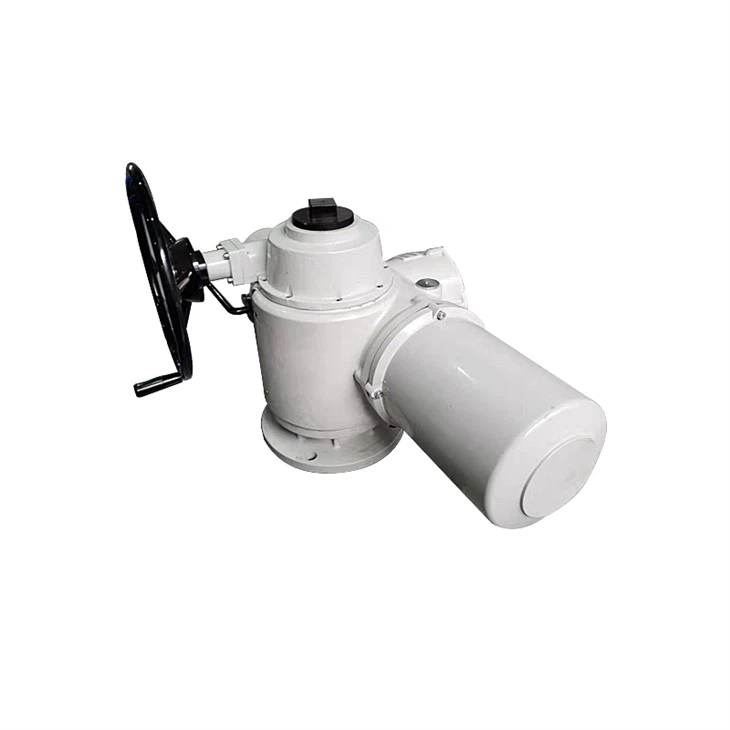

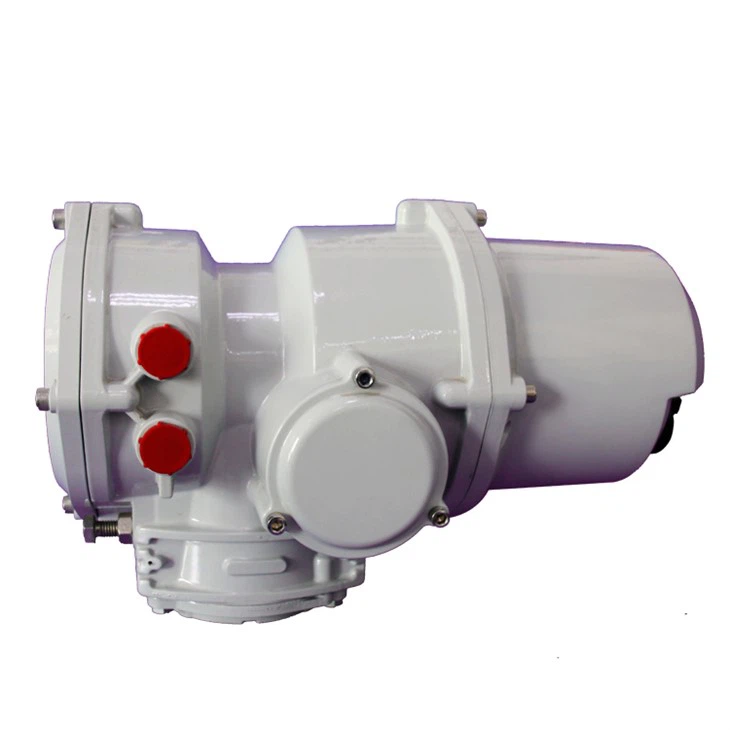

Elektrický pohon
Komunikácia s užívateľským systémom je možná pridaním dosky plošných spojov s výberom protokolu a použitím sériového pripojenia fieldbus. Všetka komunikácia (príkazy a správy) medzi pohonom a systémom sa prenáša cez ten istý vyhradený kábel. V súčasnosti produkty podporujú nasledujúce komunikačné protokoly.
1. Elektrický pohon zbernicového typu PROFIBUS
1) Bez opakovača 1200 m, s opakovačom do 10 km
2) Až 32 akčných členov na zbernicu bez zosilňovača, 247 akčných členov na zbernicu s zosilňovačom
3) Komunikačná vzdialenosť 1200 m, čas skenovania 700 ms, keď je online 30 ovládačov
4) Slučkový prúd 20 mA, 15 voltov
5) Funkcia núdzového vypnutia ESD
2. Elektrický pohon zbernicového typu MODBUS
1) Bez opakovača 1200 m, s opakovačom do 10 km
2) Bez zosilňovača až 32 ovládačov na zbernicu, s opakovačom až 247 ovládačov na zbernicu
3) Komunikačná vzdialenosť 1200 m, čas skenovania 700 ms, keď je online 30 ovládačov
4) Slučkový prúd 20 mA, 15 voltov
5) Funkcia núdzového vypnutia ESD
6)Prenosový režim: prenosová rýchlosť RTU: 1,2K-115K
3. Elektrický pohon typu zbernice HART
1)Podporujte protokol HART verzie 6.0 a 7.0
2) Komunikačná frekvencia: 1200 bitov/sec
3) Podpora komunikácie bod-bod alebo viacbodovej komunikácie
Vlastnosti produktu
1, Mechanický pohon, motor a riadiaci obvod produktu sú organicky integrované a navrhnuté s nerušivou štruktúrou. Nastavenie, nastavenie, kalibrácia a ovládanie rôznych parametrov pohonu je možné vykonať bez otvárania koncového krytu pomocou ručného infračerveného diaľkového ovládača a digitálneho displeja hostiteľa.
2, S funkciou resetovania polohy ventilu, keď systém zlyhá, je možné polohu ventilu zastaviť v prednastavenej polohe.
3, pamäť CPU, kalibračné údaje nastavené používateľom, vypnutie možno uložiť na 20 rokov.
4, Infračervené diaľkové ovládanie používa špeciálny čip IC a špecifický kód, anti-interferencie a spoľahlivé, ručné infračervené diaľkové ovládanie možno použiť ako nastavovač parametrov alebo ako operátor v teréne.
5, K dispozícii je funkcia nepretržitého nastavenia aj funkcia ovládania prepínania.
6, Ovládací obvod pohonu má samouzamykaciu funkciu, to znamená, že ak pohon nie je možné ovládať po 8 ~ 1 sekundách po prijatí prevádzkového príkazu, keď je ovládací ventil zaseknutý a iné neočakávané situácie, ovládací obvod automaticky preruší napájanie motora a pohon prejde do ochranného stavu. Spolu s servopohonom nad momentovým ochranným spínačom tvorí dvojitú ochranu.
7, Inteligentný elektrický pohon fieldbus nielen znižuje straty v procese konverzie signálu a zlepšuje rušenie vďaka metóde digitálneho prenosu, ale tiež prenáša signál s vysokou kvalitou (veľmi stabilný a spoľahlivý) a dokáže spracovať informácie s vysokou presnosťou. . Použitie aktuátora s prevádzkovou zbernicou znižuje pracovné zaťaženie veľkého počtu káblov a medziľahlých prechodových zariadení a kabeláže, takže tiež výrazne znižuje ľudské chyby a zlyhania systému.
8, Pretože prevádzková zbernica má funkciu obojsmernej komunikácie, pohon je v stave online monitorovania a je možné realizovať diaľkové programovanie, prevádzku a diagnostiku. Je možné vykonať aj online diagnostiku a predikciu porúch a implementovať údržbu stavu, takže je veľmi pohodlné používať a udržiavať.
9, Pohon prevádzkovej zbernice Profibus-DP využíva dva tienené krútené dvojlinky s redundantným dizajnom. Dva vodiče v každom kábli sú navzájom redundantné, aby sa dosiahla dvojkanálová prevádzka. Ak dôjde k výpadku jedného z vedení - prerušenie, skrat, uzemnenie atď., systém môže včas spustiť ochranný systém! Zabezpečte normálnu prevádzku celého systému.
10,Profibus-DP je vysokorýchlostný (fyzická vrstva využívajúca prenos RS485, komunikačná rýchlosť až 12Mbit) nízkonákladový komunikačný systém, sú potrebné len dva krútené dvojlinky, čo znižuje veľký počet signálových káblov a zodpovedajúci kábel žľaby, mosty, rozvodné skrine a ďalší hardvér, čím sa znížia náklady na projekt a uľahčí sa elektroinštalácia na mieste. Podľa projektu je potrebné zvýšiť elektrický servopohon a zariadenie na ovládanie poľa, nie je potrebné pridávať nové káble, možno pripojiť k pôvodnému káblu, nielen ušetriť investície, ale aj znížiť pracovnú záťaž pri návrhu a inštalácii.
1. Keď je servomotor pripojený k riadiacemu systému zbernice Profibus-DP, je potrebné pripojiť iba zbernicu a napájacie vedenie a ostatné svorky nie sú zapojené.
2. Všetky tabuľky parametrov boli upravené a nastavené podľa výrobných technických podmienok, keď elektrický aktuátor inteligentnej zbernice opustí továreň, takže používatelia nemusia znova nastavovať a nastavovať. Ak potrebujete pred pripojením na zbernicový riadiaci systém skontrolovať, či je samotný pohon v poriadku, môžete skontrolovať zapojenie podľa vyššie uvedenej schémy zapojenia.
3. Ostatné funkcie a diagnostické alarmy servopohonu so zbernicovým rozhraním sú prenášané z adaptéra a I/O modulu do horného počítača po zbernici.
Komunikačné protokoly Modbus
Modbus je sériový komunikačný protokol na komunikáciu pomocou programovateľných logických automatov (PLC). Modbus sa stal priemyselným štandardom pre komunikačné protokoly v priemysle a teraz je bežnou metódou spojenia medzi priemyselnou elektronikou.
Modbus umožňuje pripojenie viacerých (približne 240) zariadení na rovnakú sieť, aby komunikovali, napríklad so zariadením, ktoré meria teplotu a vlhkosť a odosiela výsledky do počítača. V systéme riadenia zberu a monitorovania údajov sa Modbus často používa na pripojenie monitorovacieho počítača k systému diaľkového ovládania terminálu (RTU).
Komunikačné protokoly HART
Komunikačný protokol HART využíva princíp Frequency Shift Keying (FSK), ktorý je založený na komunikačnom štandarde, a digitálny signál je reprezentovaný dvomi frekvenciami: 1200Hz predstavuje logickú "1" a 2200Hz predstavuje logickú "0". Keďže priemerná zložka frekvenčného signálu je počas komunikácie nulová, neovplyvní to prenos analógového signálu, takže sínusová vlna týchto dvoch frekvencií môže byť superponovaná na analógový signál DC4-20mA a prenášaná na rovnaký čas. Týmto spôsobom je možné použiť nielen analógový signál DC4-20mA, ale rovnaký kábel možno použiť aj na realizáciu obojsmerného prenosu viacerých informácií s digitálnymi signálmi, a teda mať funkcie, ako je úprava rozsahu, čas tlmenia , parametre PID atď., ktoré môžu zlepšiť kvalitu prevádzky a efektívnosť riadenia systému.
Profibus
PROFIBUS, medzinárodný otvorený štandard priemyselnej zbernice, nezávislý od výrobcu, ponúka prenosové rýchlosti od 9,6 kbaud do 12 Mbaud a všetky zariadenia pripojené na zbernicu by mali byť nastavené na rovnakú rýchlosť pri spustení zbernicového systému. PROFIBUS je technológia prevádzkovej zbernice na monitorovanie a riadenie automatizácie výroby a dátovej komunikácie a riadenia na úrovni zariadení. Dokáže realizovať decentralizovanú digitálnu riadiacu a poľnú komunikačnú sieť od úrovne vybavenia v teréne až po monitorovanie úrovne dielne, čím poskytuje realizovateľné riešenie na realizáciu komplexnej automatizácie továrne a inteligencie zariadení v teréne.
Nadácia zbernica
Foundation Fieldbus je založený na modeli prepojenia otvoreného systému ISO/OSI, pričom svoju fyzickú vrstvu, vrstvu dátového spojenia a aplikačnú vrstvu berie ako zodpovedajúce vrstvy komunikačného modelu FF a pridáva k aplikačnej vrstve používateľskú vrstvu. Používateľská vrstva definuje jednotné pravidlá pre prístup k informáciám najmä pre potreby automatizačných meracích a riadiacich aplikácií a používa jazyk popisu zariadenia na špecifikáciu spoločnej sady funkčných blokov.
Ostatné produkty
Profibus Modbus Hart Elektrický pohon s lineárnym otáčaním
Viacotáčkový elektrický pohon odolný voči výbuchu

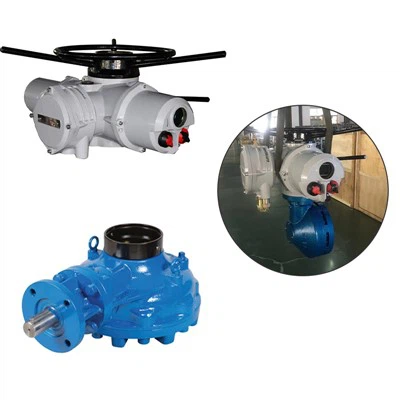

Kužeľový prevod Viacotáčkový elektrický pohon
