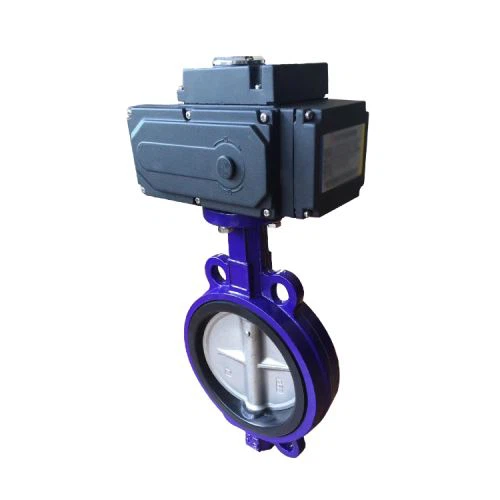

Inteligentný elektrický pohon SD, ktorý nie je rušivý, je vykonávacou jednotkou v prístroji priemyselnej automatizácie, prijíma z regulátora, PLC, riadiaci signál DCS z počítača, napríklad dokončenie automatického nastavenia, je nevyhnutný pre automatický riadiaci systém pre hlavné zariadenie. Je široko používaný v elektrárňach, metalurgii, naftách, chemických baniach, ľahkom priemysle, farmácii, plynových elektrárňach, stavebných materiáloch, doprave a mestskom metre, zásobovaní vodou, čistením odpadových vôd a ďalších priemyselných odvetviach.
typu | krútiaci moment | Napätie | zrýchlil | Inštalačná metóda | Conteol metóda | Špeciálne funkcie | kódový popis každej časti |
OA | Výstupný krútiaci moment | Pracovný krútiaci moment, digitálne znázornenie, jednotka: Nm | |||||
AS | K | Jednofázové 220V.AC 50Hz | |||||
BS | F | Trojfázové 380V.AC 50Hz | |||||
{0}} RS | Zdroj | Cestovný čas (90 °), digitálne znázornenie, jednotka: S | |||||
B + RS | Cestovný čas | H | Inštalácia nášľapnej dosky | ||||
Z | Priamo namontovaná inštalácia | ||||||
Metóda kontroly | G | Štandardná integrácia proporcionálna modulácia, 4 - 20 mA | |||||
Y | Diaľkovo ovládané, zapnutie / vypnutie vstupu | ||||||
N | Inteligentný vstup 4 - 20 mA | ||||||
C | Hlavná linka | ||||||
P | So strojom v prevádzke | ||||||
Pr | Nevýbušné | ||||||
----T | Špeciálne požiadavky: vysoká, nízka teplota, pracovné napätie, rozmery, dráha atď. |
Technické parametre cestovného elektrického pohonu SD Quarter
Poznámka: 1. Elektrický pohon vyžadovaný špeciálnou technológiou musí byť napísaný zreteľne a konkrétne.
2.Keď je modelom A + RA300 / K30HGP A + RS, pracovný krútiaci moment je 1 000 Nm, jednofázové napájanie, celá doba jazdy je 30 sekúnd a inštalácia podstavca s integráciou proporcionálne modulovaná s miestna prevádzka.
Elektrické pohony sú klasifikované podľa ovládacích prvkov.
Integrácia modulovaného elektrického pohonu.
Analógové riadiace signály je možné prijímať 4 - 20 mA, 0 - 10 mA, 1 - 5 V atď. Výstupný uhol je úmerný vstupnému analógovému signálu a samotný pohon je v uzavretej slučke a realizuje automatické nastavenie.
Integrovaný aktivátor spínača.
Prepínač príjmu signálu. Vrátane typu diaľkového ovládača a typu prepínača.
Lineárne pohony.
Možno ho rozdeliť na modbus, profibus atď.
Vlastnosti produktu SD
Elektrický pohon série SD sa používa pri konštrukčnom návrhu kompozitných štruktúr, zovšeobecnenie, štandardizácia, sériové výrobky v častiach sú ohľaduplnejšie, vyrába výrobok strojmi, motormi, ovládacími obvodmi a vytvárajú rôzne typy a špecifikácie. Používatelia pri používaní a údržbe výrazne znížili počet potrebných druhov náhradných dielov.
Základná základňa reduktora produktu využíva vysokopevnostnú hliníkovú zliatinu, konštrukcia mechanickej konštrukcie je stručná a kompaktná, spoľahlivosť je vysoká, objem je malý, hmotnosť je ľahká; Je možné inštalovať viac pripojení v ľubovoľnej polohe a smere.
Konfiguračné charakteristiky elektrických akčných členov.
Funkcia miestnej natívnej operácie. Výrobok je vybavený magnetickým spínačom bez prepojovacieho hriadeľa, ktorý je možné zapnúť a vypnúť vypínačom a zapnúť / vypnúť na ovládači.
Funkcia ochrany proti pretočeniu. Pohon je vybavený meraním ochrany krútiaceho momentu, úlohou krútiaceho momentu môže byť presne zmeraný ventil, keď viac ako nastavený rozsah, umiestnený v momentovom spínači pohonu, vyšle signál do riadiaceho obvodu, obvod má pamäťovú funkciu, zablokuje sa servopohon bežiaci v smere výstupného signálu, blokovanie motora, aby sa chránil pohon a pohon ventilu a pohonu. Keď sa eliminuje porucha mechanického krútiaceho momentu, pohon sa vypne alebo sa signál v okamihu zmení, aby sa vrátil k normálnej práci.
Špeciálny servomotor.
Jednofázový alebo obojsmerný motor používaný v servopohone má špeciálny motor s vysokým rozbehovým momentom, nízkou rotačnou zotrvačnosťou, malým rozbehovým prúdom a dobrými charakteristikami servopohonu. Motor sa môže často štartovať a môže sa štartovať 1 200-krát za hodinu.
Tepelná ochrana motora.
Armatúry motora sú vybavené tepelnou ochranou, spínač je pripojený k riadiacemu obvodu, abnormálne pri prehriatí motora, vnútorná teplota nad 130 °, tepelný spínač sa automaticky odpojí, súčasne bude riadiť silový obvod motora, aby sa chránil motor a pohon, pri opätovnom zapnutí chladenia motora, pred návratom obvodu do činnosti.
Mechanizmus ovládania zdvihu.
Ovládanie je založené na absolútnom kódovači namontovanom na pohone. Dekodér absolútnej hodnoty je spojený s hnacím hriadeľom aktuátora súpravou akceleračných prevodov, ktoré je možné automaticky nastaviť bez mikrospínača.
Ukazovateľ polohy.
Výstupný prúd je indikátor polohy: všetky akčné členy špecifikácie sú vybavené spätnoväzbovým prúdom výstupnej polohy obvodu konverzie prúdu, ktorý sa používa ako indikátor polohy alebo ako porovnanie so vstupným signálom. Výstupný prúd 4-20mA DC. Výstupná impedancia 750 ohmov, výstup s konštantným prúdom.
Funkcia blokovania signálu.
Všetky externé regulačné servopohony s automatickou detekciou funkcie obvodu analógového signálneho obvodu 4-20 ma, ak existuje poruchový signál, môže servopohon zostať na mieste a môže bežať aj na nastavenie miesta núdze.
Dynamické brzdenie.
Dynamické brzdenie je tiež štandardnou konfiguráciou elektrických pohonov mojej spoločnosti. Môže zabrániť príliš veľkej zotrvačnosti motora na prekročenie ventila spôsobené dynamickou brzdou, ktorá využíva metódu elektrického brzdenia s presným zdvihom snímača polohy ventilu, riadiacim obvodom na riadenie činnosti motora a presným polohovaním.
Zapojenie trojfázového elektrického elektrického pohonu automatickej fázy nemusí brať do úvahy sled fáz, riadiaci obvod je vybavený funkciou automatickej detekcie fázy, môže chrániť pohon a ventil z dôvodu poškodenia spôsobeného predĺžením fázy.
typu | Vydaná sila | Krútiaci moment Nm | Plná Cestovný čas | Prírubové vybavenie | Upevnenie na nohu | motor | （miera zaťaženia 50%） | ||||
práca | maximum | vonkajší pohľad | čistá hmotnosť kg | vonkajší pohľad | guľový záves | miera práce Kw | rýchlosť otáčania ot./min | menovitý prúd | štartovací prúd | ||
OA10K OA10F | 100 | 150 | 25 | obrázok | 11 | obrázok | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
{0}} RS100K {0}} RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B + RS160K B + RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS250K B + RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS400K B + RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B + RS600K B + RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B + RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B + RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B + RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B + RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
1. Funkcia lokálnej natívnej operácie
2. Funkcia ochrany proti pretočeniu
3. Špeciálny servomotor
4. Tepelná ochrana motora
5. Mechanizmus ovládania zdvihu
6. Ukazovateľ polohy
7. Dynamické brzdenie
Hlavné technické parametre elektrického pohonu SD.
Vstupný signál ： 4-20mA impedancia 250 Ω ， 0-10mA impedancia 200 Ω
Mŕtva oblasť (citlivosť) ： 0,3 - 3% Plynulé nastavovanie
Vstupný kanál - jeden analógový prúdový vstupný kanál, jedna sada prepínacieho kanála hlasitosti.
Výstupný kanál ： 4 - 20 mA DC impedancia> 50 Ω. Vstupný kanál je izolovaný od výstupného kanálu.
Výstupný krútiaci moment a zdvih.
Lineárne otáčanie: zdvih 2000N-25000N 10、16、25、40、100mm
Štvrťotáčka: pohyb 100 - 40000 Nm 90 °
Viacotáčkový pohyb ： 40 - 400 Nm prejde kruhom 1–50
Základná chyba ： ± 1%; ± 1,5%
Rozdiel návratnosti: ≦ ± 1%
tlmiace charakteristiky: Žiadna oscilácia (oscilácia s nulovým obdobím)
Úroveň ochrany: IP67
Prevádzkové prostredie:
1. teplota: -28 - +70
2. vlhkosť: ≦ 95%
3. otrasy: frekvencia 10 - 100 Hz, 0,5-násobok gravitačného zrýchlenia
4. dopad:&<5>
5. barometrický tlak ： 72,5-106KPa
Nekorozívne plynné médiá v okolitom vzduchu sa nesmú používať na horľavých a výbušných miestach. (Produkty do výbušného prostredia nájdete v mojej spoločnosti' produkty do výbušného prostredia.)
napätie a napájanie
220 V - ± 10 % 50 Hz
Jedna fáza: 220 V - ± 10 % 50 Hz
380 V - ± 10 % 50 Hz
Trojfázové: 380 V - ± 10 % 50 Hz
* Špeciálne napätie, frekvenciu je potrebné vopred prispôsobiť.
Hlavný technický výkon
Typ | OA AS BS A + RS B + RS |
Výstupný krútiaci moment | 100～136000N.m |
Efektívny uhol natočenia | (nastaviteľný rozsah je 0～105°) |
Presnosť riadenia | Základná chyba±1%;Rozdiel návratnosti≤1%; Mŕtva oblasť≤1% |
Nastaviteľný rozsah pracovného zdvihu | „Nulový bod”±10%"cestovanie"35%～110% |
Impedancia vstupného kanálu | 250Ω |
Vstupný kanál | 1 (rozdelené na 3). |
Režim zobrazenia | LED digitálny kód (prispôsobte LCD podľa požiadaviek zákazníka) |
Úroveň ochrany | IP55～IP68 |
Relatívna vlhkosť | ≤95% |
Environmentálny plyn | Žiadny korozívny plyn |
Mechanické vibrácie | XY210G. 0,2～34 Hz. 30 minút |
Napájací kábel | S=1,5 mm²～4 mm² |
Signálny kábel | S=1,5 mm² |
Káblový vstup | PG16 PE3 / 4＂ |
Špeciálna požiadavka | Ak máte špeciálne požiadavky na čas cesty, veľkosť pripojenia, režim ovládania, teplotu prostredia a ďalšie, môže naša spoločnosť vyrobiť špeciálne prispôsobený produkt. |
Rozmerový výkres elektrického pohonu AS25 so štvorhranným priamym pripojením
Špecifikácia obrysového elektrického servopohonu AS25 s pätkovým zdvihom, štvrtý zdvih
Rozmerový výkres elektrického pohonu BS60 so štvrtým zdvihom a priamym pripojením
Špecifikácia obrysového elektrického servopohonu AS25 s pätkovým zdvihom, štvrtý zdvih
Veľkosť, napätie, farba je možné prispôsobiť podľa požiadaviek
