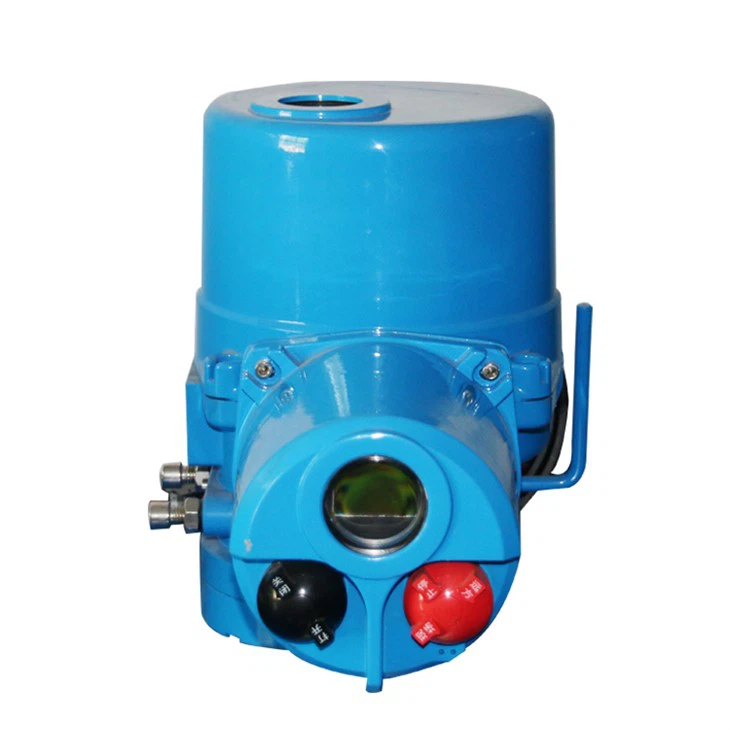

QT Elektrický ovládač ventilu
Ovládanie elektrického ventilu QT Series
Akčný ovládač elektrického ventilu QT typu QT je vhodný na reguláciu ventilov motýľov, guľôčkových ventilov, zástrčkových ventilov a iných ventilov, ktoré sa otáčajú o 90 stupňov. Tento produkt má charakteristiky vysokej účinnosti, vysokej spoľahlivosti, vysokej ochrany, nízky hluk atď. Môže sa prevádzkovať na mieste alebo na diaľku kontrolovať. Môže sa široko používať v rôznych odvetviach, ako je ropa, chemický priemysel, elektrárne, úpravy vody, papierka atď.
Vlastnosti elektrických ovládačov
• Kompaktná a robustná konštrukcia, ľahká váha a zároveň poskytuje vysoký výkonný krútiaci moment (max. 10000nm).
• Široký rozsah variácií krútiaceho momentu (od Min 60nm do maximálnej 100 000 nm).
• Tvrdé eloxované hliníkové bývanie vo vnútri a zvonku s vonkajším práškovým povlakom na použitie proti vážnemu priemyselnému prostrediu.
• Kryt využíva radiálne tesnenia a O-krúžky, ktoré poskytujú ochranu nepremokavým IP67 (NEMA 4 a 6) a voliteľného vodotesného LP68.
• Duálne montážna základňa LSO5211 Standard a KV Standard.
• Odnímateľné hnacie puzdro pre ľahké obrábanie a montáž.
• Self Locking poskytnutý dvojitým prevodom červov (nie je potrebná žiadna brzda).
• Automatické prepísanie ručného kolesa ručného kolesa s pákou na automatickú/manuálnu prepínateľnú páku.
• Spoľahlivý mechanický systém snímania krútiaceho momentu, ktorý poskytuje bezpečnú prevádzku v stave preťaženia.
• Okno a indikátor veľkej veľkosti poskytujú lepšiu indikáciu polohy z diaľky.
• Počet možností riadenia miestnej pozície na zabezpečenie jednoduchej prevádzky uvedenia do prevádzky a FELD.
• Digitalizované komponenty riadenia.
Konštrukcia
1. Indikácia polohy
Mechanický indikátor, ktorý nepretržite označuje stupeň otvoru ventilu. Mechanizmus pozostáva z viacstupňových prevodov a je vybavený nastaviteľnými prevodmi, aby vyhovoval širokej škále zákrut.
2. CAM a LIMIT prepínač
Je pripevnený dvoma skrutkami na vrchu a nastavenie je jednoduché. Každá vačka je možné nastaviť individuálne. Po dokončení nastavenia zostane každá vačka vždy v tejto pozícii.
3. Ohrievač odolný vlhkosť
Vo vnútri ovládača je inštalovaný ohrievač, aby sa odstránil poškodenie vnútornej kondenzácie elektrickým komponentom.
4. Terminálový blok
Existuje dostatok terminálov na pohodlie používateľov, až 22 terminálov, aby sa zabezpečilo pevné a spoľahlivé pripojenie drôtu.
5. Prepínač krútiaceho momentu
Keď ovládač výstupuje krútiacim krútiacim momentom, hlavný červ s motýľovými pružinovými skupinami na oboch koncoch nesie ťah, motýľové pružiny sú stlačené a červ podlieha axiálnemu posunu úmernému výstupnému krútiacim momentom. Posun sa prevedie z kľuky do uhla rotácie hriadeľa krútiaceho momentu. Zodpovedajúci spínač krútiaceho momentu je vyvolaný nastaviteľnou vačkou nainštalovanou na hriadeľovi krútiaceho momentu, aby sa dosiahla ochrana nadmerne alebo odoslala funkciu nadmerného poruchového signálu.
6. Motor
Motor špecifický pre ventil môže byť demontovaný nezávisle, s krátkym počiatočným rýchlosťou, malá zotrvačnosť a vstavaný tepelný ochranca, aby sa zabránilo poškodeniu spôsobeným prehriatím motora-Izoláciou.
7. ručné koleso
Ručné koleso priamo poháňa výstupný hriadeľ na otáčanie a používa sa na manuálnu prevádzku ventilu v ladení alebo núdzových situáciách
8. Ručné/elektrické spínač
Stlačením rukoväte prepínača môže urobiť sieťovinu a ručné koleso a zadať manuálnu prevádzku. Keď sa motor otáča, spojka sa automaticky vráti do elektrického pracovného stavu pod tlakom. (Rukoväť prepínača môže byť zamknutá v elektrickej polohe, aby sa zabránilo deznore).
Konštrukčné funkcie a hlavné funkcie
Škrupina
Tvrdo eloxovaný hliníkový škrupina, vonkajší epoxidový prášok, ktorý nie je vhodný pre tvrdé pracovné prostredie.
Rozsah vstupného napätia
Trojfázová: AC340V ~ 420V 50/60Hz Jednofázová fáza: AC220V ~ 240V 50/60Hz
Funkcie
Riadiaca doska MicroComputter Control Riadiaca doska intenzívne zhromažďuje proporcionálny vstup signálu a signál výstupného príkazu sa spracuje tak, aby priamo poháňal motor, aby sa dosiahol otváranie a uzavretie ovládača, a poskytuje proporcionálnu spätnú väzbu signálu, proporcionálne riadenie signálu a viackanálový programový programovateľný výstup relé.
Ovládací typ
Riadiace signály sú rozdelené na typ zapnutia a modulačný typ, napájací zdroj je rozdelený na typ zapnutia a modulácia a napájací zdroj je jednofázová a trojfázová. Typ zapnutia akceptuje iba signál prepínača poskytovaného externým, ktorý je spracovaný riadiacou doskou mikropočítačov. Príkaz výstupu je zosilnený a priamo riadi motor ovládača na vykonávanie diaľkových otváracích a zatváracích akcií. Typ modulácie môže prijať proporcionálny signál poskytnutý externým na základe typu zapnutia
Okolitá teplota
Pracovný teplotný rozsah. Menej ako 90%RH, bez kondenzácie, -25C ~ +60 C (je potrebné prispôsobiť špeciálnu teplotu),
Ochrana IP68, úroveň odolná voči výbuchu exdii CT4GB
Pracovná povinnosť: krátkodobé 10 minút
Štandardné špecifikácie
|
Ochranný stupň |
Štandardný špeciálny IP68 IP65/IP67 |
|
Napájanie |
Trojfázová AC380V --- 460V 50/60Hz Jednofázová fáza: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Pracovný cyklus (zapnuté) |
S2-15 minút |
|
Pracovný cyklus (modulácia) |
S4-25% |
|
Motor |
Indukčný motor veveričky |
|
Limitné prepínače |
1 pre otvorené a zatvorené (SPDT 250VAC/16A hodnotenie) |
|
Spínač krútiaceho momentu |
1 pre otvorené a zatvorené (SPDT 250VAC/16A hodnotenie) |
|
Ochrana džemu |
Ochrana pre prehrievanie |
|
Uhol |
90 stupňov |
|
Indikátor polohy |
Nepretržitý mechanický indikátor so šípkou |
|
Sebakrakovanie |
Zabezpečené dvojitým prevodom červov (bez brzdy) |
|
Mechanická zátka |
1 pre každý cestovný koniec (otvorený a zatvorený), externý a nastaviteľný |
|
Okolitá teplota |
Štandard: -20-+70 stupňa voliteľné: -20-+60 stupeň |
|
Vlhkosť |
90%RH Max (nekondenzovanie) |
|
Výbuch |
Certifikácia Prispôsobená certifikácia EXDIIBT4 IECEX ATEX |
|
Funkcia |
LCD čínske / anglické okno a funkcia miestnej prevádzky Sebafázová sekvencia identifikácia a ochrana fázového odpojenia Infračervené nastavenie a ovládanie Technológia vlastnej diagnostiky poruchy Modbus, Profidbus DP, Hart |
|
Signalizácia |
Odpoveď: Vzdialený pasívny suchý kontakt, krátky pulz signál (palec). B: Vzdialený pasívny suchý kontakt, signál dlhý impulz (hold). C: Aktívny signál DC24V. D: aktívny signál AC220V. E: Vzdialený signál DC4-20MA. |
|
Signál spätnej väzby |
Odpoveď: Otvorené, zavreté, zastavené signály (pasívny suchý kontakt). B: Poruchový signál (pasívny suchý kontakt). C: Signál polohy ventilu (DC4-20MA, DC1-5V, DC0-10V) D: signál diaľkového ovládania (pasívny suchý kontakt) |
Príslušenstvo
Technické parametre
QT1 ~ QT4/JS (220 V jednofázová fáza)
|
Model |
Spec. |
Výstup moment (N·m) |
Výstup rýchlosť (r/min) |
Cestovať čas (s) |
Maximálny kmeň priemer (mm) |
Motor moc (Kw) |
Prúd (A) |
Elektrický kapacita 450V |
Odovzdať úhora |
Referencia Váha (Kg) |
|
|
Hodnotený |
Zaseknúť |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1 ~ QT4/JS (380 V trojfázová)
|
Model |
Spec. |
Výstup moment (N·m) |
Výstup rýchlosť (r/min) |
Maximálny kmeň priemer (mm) |
Motor moc (Kw) |
Prúd (A) |
Čas (s) |
Referencia váha (Kg) |
|
|
Hodnotený |
Zaseknúť |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Rozmery
Rozmery príruby QT1-QT4
|
Model |
Príruba veľkosť |
φd1 |
φd3 |
Norma veľkosť |
Rezervovaný veľkosť |
Maximálny povolený |
b |
I |
t |
t |
hĺbka n-d4 h |
|
|
QT1 |
Rana |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 hĺbka 12 |
|
F07 |
70 |
40 |
4-m8 hĺbka 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 hĺbka 10 |
||||||
|
3" |
||||||||||||
|
QT2 |
Rana |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 hĺbka 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 hĺbka 14 |
|||||||
|
F10 |
102 |
4-M10 hĺbka 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 hĺbka 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 hĺbka 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Rana |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 hĺbka 15 |
|
QT4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-m12 hĺbka 18 |
|
F14 |
140 |
4-M16 hĺbka 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 hĺbka 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 hĺbka 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 Bežný typ
QT1-3 integrálny typ
QT4-5 Bežný typ
QT4-5 integrálny typ
|
Model |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Rozmery inštalácie QT/JS
|
Príruba model |
Príruba priemer/ príruba kódovať |
φd1 |
φd3 |
Norma veľkosť |
Rezervovaný veľkosť |
Max. povolený |
b |
l |
ND-4 |
T |
|
Rana |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
Rc |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Poľné aplikácie
QT Product Series
Naša továreň
Populárne Tagy: Elektrický guľový ovládací elektrárňa Potrubie, Čína, výrobcovia, dodávatelia, továreň, kúpy, cena, ponuka
