Modulácia ovládača elektrického ventilu 2500nm s 2 30%

Ovládač elektrického ventilu

Vlastnosti produktu

• Akčné ovládače elektrického ventilu typu Q sú vhodné pre ventily motýľov, guľové ventily atď., Ktoré sú potrebné na otočenie 90 stupňov. Tieto ovládače sú uvedené v malej veľkosti, ľahkej hmotnosti, vysokej účinnosti, vysokej spoľahlivosti, vysokej ochrane, nízky hluk atď. Je možné vykonať prevádzku na mieste aj diaľkové ovládanie. Boli preto aplikované v ropných a chemických priemysle, elektrárni, úpravách vody a odvetviach výroby papiera.

• Freya ovláda návrhy, vyrába a poskytuje vysoko kvalitné ovládače a služby týkajúce sa automatizácie ventilov.

• S našimi dlhoročnými skúsenosťami v oblasti automatizácie sme spustili sériu Q Electric Actuators, ktoré sú kompaktné, robustné, spoľahlivé a môžu byť plne integrované do komplexných riadiacich systémov.

• Sme vždy pripravení vám poskytnúť naše ovládače a príslušenstvo série Q, ako aj kvalitné služby.

• Kompaktná a robustná konštrukcia, ľahká.

• Široký rozsah variácií krútiaceho momentu (od min 50 nm do maximálnej 5 000 nm).

• Tvrdé eloxované hliníkové puzdro vo vnútri a zvonku s vonkajším náterom s vysokou teplotou farby na použitie proti vážnemu priemyselnému prostrediu.

• Kryt využíva radiálne tesnenia a O-krúžky, ktoré poskytujú ochranu nepremokavým IP67 a voliteľným vodotesným LP68.

• Štandard LSO5211.

• Odnímateľné hnacie puzdro pre ľahké obrábanie a montáž.

• Self Locking poskytnutý dvojitým prevodom červov (nie je potrebná žiadna brzda).

• Automaticky identifikuje a opravuje fázy. Automatická ochrana zlyhania fázy chráni bezpečnosť zariadenia.

• Spoľahlivý mechanický systém snímania krútiaceho momentu poskytujúci bezpečnú prevádzku v stave preťaženia.

• Okno a indikátor veľkej veľkosti poskytujú lepšiu indikáciu polohy z diaľky.

• Počet možností riadenia miestnej pozície na zabezpečenie jednoduchého uvedenia do prevádzky a prevádzky v teréne.

Produktová štruktúra

1 Integrovaná riadiaca jednotka bez slnečného spínača sa používa, aby sa zabezpečila úplná vodotesná funkcia. Vstavaná doska obvodu má spoľahlivú izoláciu energie od externých interferenčných signálov optickými izolačnými prvkami. Ak existuje indukcia prepínača nadmerného spínača, pokiaľ ide o bezpečnosť motora a ventilu, ovládač odmietne snímať ostatné senzory pred zadaním tlačidla polohy domov (reset).

2 Výber riadiaceho režimu

Selektívny prepínač „Remote“-„Stop“-„Local“ nainštalovaný na miestnom operačnom zariadení sa dá použiť na nastavenie diaľkového ovládania (diaľkové ovládanie) alebo lokálnej prevádzky (lokálne ovládacie prvky) alebo režimu zastavenia.

3 miestna elektrická prevádzka

Prevádzkový spínač „Open“-„Close“ nainštalovaný na miestnom prevádzkovom zariadení sa môže použiť na lokálne otvorenie alebo zatvorenie ovládača.

4 motor

Motor špecifický pre ventil, ktorý je možné nezávisle rozobrať, má vlastnosti vysokého počiatočného krútiaceho momentu a malej zotrvačnosti. Indukčný motor veveričky so zabudovaným termostatom. Vstavaný termostat presne detekuje zvýšenú teplotu, aby sa zabránilo poškodeniu motora.

5 elektrická prevádzka

Motor poháňa elektrický červ cez pár prvých stupňov čelného prevodového stupňa a červ poháňa excentrický hriadeľ, aby sa otáčal cez medený červový prevod v kombinácii s ním. Táto štruktúra redukcie má samočiaci výkon, keď sa motor zastaví, ventil bude uzamknutý v polohe.

6 -zdvihová kontrola, riadenie a otvorenie krútiaceho momentu označujúce mechanizmus

Riadenie zdvihu, ktorá prijíma mechanizmus CAM, hriadeľ vačky je synchronizovaný s výstupným hriadeľom a dva mikro spínače sú nastavené v smere otvárania a uzatvárania. Horný koniec hriadeľa vačkového hriadeľa je vybavený číselníkom, ktorý označuje polohu ventilu. Ovládanie krútiaceho momentu Elektrický červ je vybavený skupinou motýľovej pružiny, axiálny pohyb elektrického červa je úmerný výstupnému krútiacim momentom výstupného hriadeľa a pohyb červa sa premení na rotáciu hriadeľa krútiaceho momentu cez stojan a pastorok. Na hriadeľ momentu je inštalovaná vačka a zodpovedajúcim spôsobom je poskytnutý mikrospínač v smere otvorenia a zatvárania.

7 Ručná prevádzka

Keď je ručné koleso otočené, manuálny červ poháňa vonkajší prevodový stupeň s pevným krúžkom, aby sa otáčal, a vnútorný prevodový stupeň pevného krúžku a planétový výstroj tvoria vlak s pevnou osou, aby sa otáčal výstupný hriadeľ. Preto je konverzia manuálnej a elektrickej prevádzky ovládačov dokončená konverziou úlohy statického kruhového zariadenia. Neexistuje žiadna spojka a nie je potrebné prepínať rukoväť, aby sa dosiahlo úplne automatické prepínanie.

8 Terminálová schránka

Nezávislá zapečatená terminálna dutina môže pri vykonávaní zapojenia na mieste zabezpečiť integritu tesnenia elektrickej časti elektrického pohonu a zároveň spĺňať požiadavky odolné proti výbuchu produktu.

9 mechanický limit

V každom smere otvorenia a zatvárania je nastaviteľná limitná skrutka. Na limitnú skrutku je inštalované špeciálne tesnenie tesnenia, aby sa zabezpečila dobrý tesniaci výkon tejto časti.

Poľné prípady

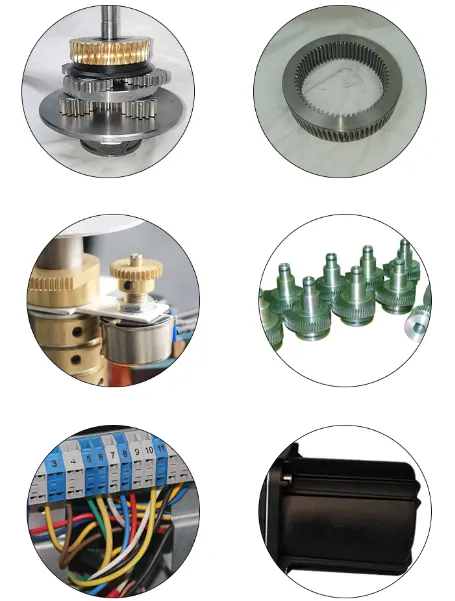

Príslušenstvo

Zobrazenie produktu

Štandardné špecifikácie

Technické údaje

Poznámka:

1. Pod menovitým napätím je pomer džemového prúdu k menovitému prúdu 7 a tolerancia je +20% zaručenej hodnoty

2. LF Existujú špeciálne požiadavky, spoločnosť môže poskytnúť ďalšie rýchlosti: 0,25/1/2/3/4 (r/min) atď.

Rozmery

Rozmery pripojenia

Rozmery pripojenia
