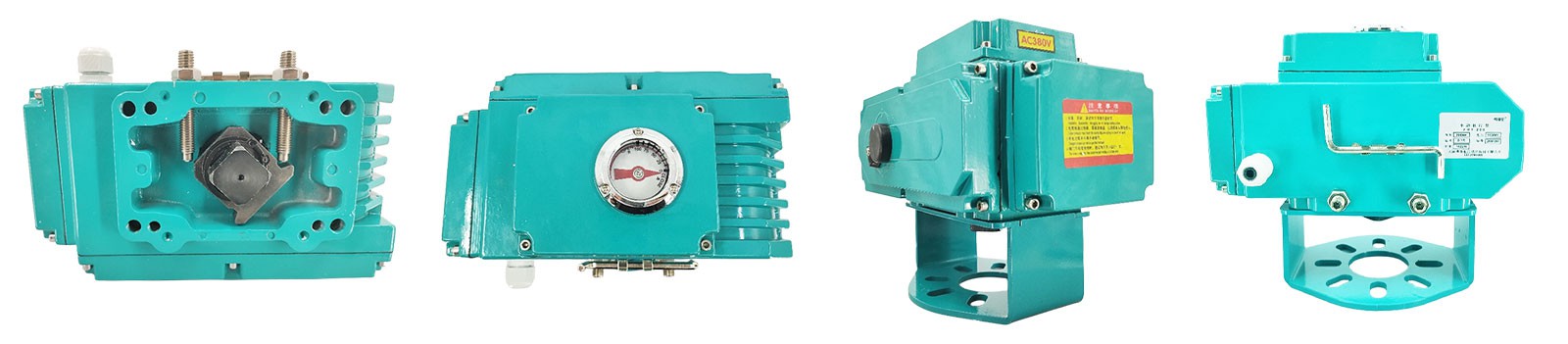

On/Off Duty rotačný elektrický pohon 2000Nm

JEMNÝ SMART ELEKTRICKÝ OVLÁDAČ VENTILU

PREHĽAD

Elektrické pohony série FRY sa používajú na ovládanie ventilov s rotáciou 0-90 stupňov a iných podobných produktov, ako sú škrtiace ventily, guľové ventily, zátkové ventily, uzávery atď. Používa AC415V, 380V, 240V, 220V, 110V, DC24V ako hnacie napájanie a ako signál 4-10V pohne analógovým signálom DC na ovládanie elektrického signálu. ventil do požadovanej polohy na dosiahnutie automatické ovládanie, s maximálnym výstupným krútiacim momentom 2000 Nm. Môže byť široko používaný v oblasti ropy, chemickej energie, metalurgie, úpravy vody pri výrobe papiera, lodí, spracovania potravín a automatizácie budov. Má tiež veľa výhod, ako je malá veľkosť a nízka hmotnosť, krásny vzhľad, jedinečná štruktúra, kompaktné otváranie a zatváranie, rýchla, jednoduchá inštalácia, malý prevádzkový krútiaci moment, jednoduchá obsluha, žiadna údržba, bezpečné a pohodlné používanie atď.

VÝKONVLASTNOSTI ELEKTRICKÝCH SERVOPOHONOV

• Plášť: Plášť je vyrobený z tvrdej hliníkovej zliatiny, eloxovaný a práškovo lakovaný polyesterom, so silnou odolnosťou proti korózii a stupňom ochrany IP67.

• Motor: Plne uzavretý motor nakrátko, malý rozmer, vysoký krútiaci moment, malá zotrvačná sila, stupeň izolácie F, ktorý môže zabrániť prehriatiu a poškodeniu motora.

• Manuálna štruktúra: Dizajn rukoväte zaisťuje bezpečnosť, spoľahlivosť, úsporu práce a malé rozmery. Keď nie je napájanie, rukoväť sa dá otočiť na manuálnu prevádzku. Keď kľúč nepoužívate, vložte ho do svorky kľúča, aby ste ho mohli ľahko používať.

• Indikátor: Indikátor je inštalovaný na centrálnej osi, aby sledoval polohu ventilu. Objektív má konvexný zrkadlový dizajn, ktorý zabraňuje hromadeniu vody a uľahčuje pozorovanie.

• Tesnenie: Dobrá tesnosť, štandardný stupeň ochrany je IP67.

• Koncový spínač: Mechanický a elektronický dvojitý limit. Mechanická obmedzovacia skrutka je nastaviteľná, bezpečná a spoľahlivá; elektronický koncový spínač je ovládaný vačkovým mechanizmom a jednoduchý nastavovací mechanizmus dokáže presne a pohodlne nastaviť polohu bez ovplyvnenia nadmerným ručným kolesom.

• Samo{0}}uzamykanie: Presný závitovkový mechanizmus dokáže efektívne prenášať veľký krútiaci moment s vysokou účinnosťou, nízkou hlučnosťou (max. 50 dB) a dlhou životnosťou. Má samouzamykaciu funkciu, aby sa zabránilo spätnému chodu, a časť prevodovky je stabilná a spoľahlivá, bez potreby dopĺňania paliva.

ŠTRUKTÚRA PRODUKTU

1. Malý objem

Objem je len 35% podobných produktov.

2. Viacnásobná ochrana

Elektrický limit, mechanický limit, ochrana proti prehriatiu, ochrana proti odvlhčeniu.

3. Presné šnekové súkolesie-odolné voči opotrebovaniu

Závitovkový prevod a závitovka sú dokonale kombinované a harmonicky spojené. Integrácia výstupu závitovkového prevodu efektívne znižuje spojovaciu medzeru a výrazne zlepšuje presnosť prevodovky.

4. Motor

Prešiel testom odolnosti voči napätiu AC1500V, motor s vysokou izoláciou triedy H-, ktorý zaisťuje bezpečnosť tela a výroby. Rukoväť na manuálne ovládanie nie je ľahké stratiť. Umiestnite svorku rukoväte na mechanickú koncovú skrutku, aby sa znížila pravdepodobnosť straty šesťhranného kľúča na poli.

5. Spojovacia doska

Montážna doska ISO5211 je štandardnejšia a jednoduchšie sa pripája k ventilu. Montáž s ventilom je pohodlnejšia a spoľahlivejšia. Vreteno ventilu je priamo vložené do závitovkového prevodu vo vnútri pohonu, čím sa silové rameno medzi ventilom a výstupným hriadeľom skracuje a výstupná sila je stabilnejšia.

6. Indikátor polohy

Vďaka technológii spekania sklenených šošoviek s vysokou{0}}odolnosťou je okno displeja krajšie a hladšie.

7. Ochrana škrupiny

Stupeň ochrany IP67, ktorý rieši náročné problémy s nízkym stupňom ochrany a slabým výkonom tradičných-výbuchových produktov.

PARAMETRE A FUNKCIE

TECHNICKÉ PARAMETRE A ROZMERY

FRY05 FRY10/16

FRY25/50 FRY100/FRY200

MECHANICKÉ ČASTI

APLIKÁCIE V TERÉNE

NAŠA fabrika
