DZW Multi Turn Electric Valve Ovládač
Aktívny ovládač elektrického ventilu DZW Series je nová generácia produktov vyvinutých nezávisle naša spoločnosť založená na pôvodných vyspelých výrobkoch, ktoré vylepšujú a zdokonaľujú štruktúru, optimalizuje výkonnosť ochrany a kľúčové komponenty. Má výhody kompaktnej štruktúry, malej veľkosti, krásneho vzhľadu, stabilného a spoľahlivého výkonu. Úroveň dobrej ochrany môže splniť potreby rôznych návrhov: explózia - Proof integrál na - type, integrálny typ modulácie.
Produkty série DZW sa používajú na riadenie otvoru a zatvárania ventilov. Je vhodný pre bránové ventily, glóbusové ventily, zatvorené - ventily, membránové ventily a jeho derivačné výrobky sa môžu použiť na guľové ventily, motýľové ventily a tlmiče atď.
Vlastnosti elektrických ovládačov
Tento sériový ovládač elektrického ventilu má nasledujúce vlastnosti:
• Kompaktná a robustná konštrukcia, ľahká.
• Široký rozsah variácie krútiaceho momentu (multi - Turn: 100-3500nm).
• Tvrdé eloxované hliníkové puzdro vo vnútri a zvonku s vonkajším náterom s vysokou teplotou farby na použitie proti vážnemu priemyselnému prostrediu.
• Kryt používa radiálne tesnenia & o - krúžky, ktoré poskytujú ochranu nepremokavého IP67 a voliteľného vodotesného LP68.
• Štandard LSO5211.
• Automaticky identifikuje a opravuje fázy. Automatická ochrana zlyhania fázy chráni bezpečnosť zariadenia.
• Spoľahlivý mechanický systém snímania krútiaceho momentu poskytujúci bezpečnú prevádzku v stave preťaženia.
• Okno a indikátor veľkej veľkosti poskytujú lepšiu indikáciu polohy z diaľky.
• Počet možností riadenia miestnej pozície na zabezpečenie jednoduchého uvedenia do prevádzky a prevádzky v teréne.
Technické parametre
Konvenčné napájanie: 380V/220VAC
Riadiaci signál: 4 ~ 20MA Analógový vstup, kompatibilný s diaľkovým ovládaním PLC
Teplotný rozsah: -40c +80 c (špeciálne modely podporujú -40c +540 c)
Stupeň ochrany: IP67
Nominálny tlak: pn2.5 - 300 (typ vysokého tlaku podporuje tlakové samovražené tesnenie)
Uplatniteľný priemer: DN15-1800 mm (vhodné pre rôzne priemyselné potrubia)
Typ ovládača: inteligentný elektrický ovládač DZW
Čas otvárania a uzávierky: konvenčný otvárací a zatvárací cyklus menší alebo rovný 10 minút (menej ako 30 minút pre špeciálne modely)
Uplatniteľné médium: voda, para, olej, silné oxidačné médium (ako je kyselina dusičná), prach {}} obsahujúce plyny, ako je močovina, korozívne chemické tekutiny (je potrebné vybrať tela ventilov zodpovedajúcich materiálov)
Modul Display: LCD Full Chinese Interface, Support Non - Invazívne ladenie a infračervené diaľkové ovládanie
Funkcia ochrany: ochrana fázových strát, automatická korekcia fázovej sekvencie, vypnutie preťaženia
Baterka duálne - Použite: V prípade núdze je možné ručné koleso prepnúť na manuálnu operáciu
Vzdialené rozhranie: štandardný protokol RS485/Modbus (podporovaný niektorými modelmi)
Produktová štruktúra
1. Terminál
Nezávislý zapečatený terminál zaisťuje pri vykonávaní elektrickej časti elektrickej časti elektrického ovládača - a spĺňa výbuch produktu - požiadavky.
2. Utesnená štruktúra
Ovládač prijíma dvojitú - utesnenú konštrukčnú štruktúru, aby sa zabezpečilo, že ovládač je úplne vodotesný a odolný voči prachu; Štandardná trieda ochrany produktu je IP67 a najvyššia trieda môže dosiahnuť IP68.
3. Prenos energie
Prenos výkonu ovládača používa mechanizmus presnej redukcie pozostávajúce z bronzového zliatiny červa a červa z legovanej ocele. Červový prevod a červ prebiehajú samostatne v mastnote, čo je vhodné pre maximálnu teplotu okolia, líšia sa a maximalizuje životnosť.
4. Výstupné rozhranie
Príruba ovládača spĺňa štandardy ISO5210/5211 (GB12222/12223) a tiež poskytuje prírubové rozhrania, ktoré sú v súlade s normami JB2920, a môžu byť špeciálne prispôsobené podľa požiadaviek zákazníka.
5. Shell anti - korózia
Vonkajší povrch ovládača je maľovaný špeciálnou farbou zliatiny hliníkovej zliatiny s tvrdým filmom farby a silnou priľnavosťou. Má silný UV odpor, odolnosť proti korózii a vysokú plnosť, ktorá môže komplexne zlepšiť životnosť a self - čistiace vlastnosti povlaku a je vhodné pre rôzne drsné výrobné prostredie.
6. Motor
Motor prijíma nízku zotrvačnosť a motor s vysokým krútiacim momentom, ktorý môže rýchlo dosiahnuť špičkový krútiaci moment po spustení motora, a ak nie je vzrušený, takmer nie je nijaké -; V motore je presný teplotný senzor a teplotný limit nad - je nastavený cez riadiaci systém, aby sa predišlo poškodeniu spôsobeným prehriatím motora.
7. Rozhranie LCD
Rozhranie LCD môže zobrazovať textové informácie, grafické prvky a charakteristiky ovládača.
8. Výber riadiaceho režimu
Selektívny prepínač "Remote" - "stop" - "lokálne" nainštalované na miestnom operačnom zariadení sa dá použiť na nastavenie diaľkovej operácie (diaľkové ovládacie prvky) alebo lokálne operácie (Local Control) alebo Stop Mode {. 9.} lokálne elektrické prepínač "Open" {{}} "zatvorené" nainštalované na lokálnom prevádzkovom zariadení môže byť použité na otvorené alebo zatváracie zariadenie.
Štandardné špecifikácie
|
Ochranný stupň |
Štandardný IP67 |
|
Napájanie |
Tri - fáza AC380V - --460V 50/60Hz Single-Phase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Cyklus (on - vypnuté) |
S2-15 minút |
|
Pracovný cyklus (modulácia) |
S4, 25% |
|
Izolačný stupeň |
F |
|
Metóda kontroly |
Local Control/DCS/FCS (riadiaci systém FieldBUS) |
|
Ochrana motora |
Prehrievanie/preťaženie a skrat/okamžitá ochrana proti spätnej/elektronickej brzde |
|
Ochrana proti krútiacim momentom |
Ochrana proti krútiacim momentom/elektronickým krútiacim momentom |
|
Ochrana džemu |
Zostavte - v ochrane pred prehriatím |
|
Chyba opakovateľnosti |
Menej alebo rovné ± 1% |
|
Limit základnej chyby |
Menej ako alebo rovná 1% |
|
Nastavenie zóny |
0,1% -9,9% nastaviteľné |
|
Vonkajší náter |
Vysoká teplota |
|
Okolitá teplota |
Štandard: -20-+60 stupňa voliteľné: -40-+70 stupeň |
|
Vlhkosť |
90%rh max (non - kondenzovanie) |
|
Výbuch - známka dôkazu |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Funkcia |
LCD čínske / anglické okno a funkcia miestnej prevádzky Sebafázová sekvencia identifikácia a ochrana fázového odpojenia Infračervené nastavenie a ovládanie Chyp Self - Diagnostická technológia Modbus RTU, Profidbus DP, Hart, FF, Devicene (voliteľné) |
|
Signalizácia |
Odpoveď: Vzdialený pasívny suchý kontakt, krátky pulz signál (palec) B: Vzdialený pasívny suchý kontakt, signál dlhý impulz (Hold) C: aktívny signál DC24V D: aktívny signál AC220V E: vzdialený signál DC4-20MA |
|
Signál spätnej väzby |
Odpoveď: Otvorené, zavreté, zastavte signály B: Poruchový signál C: Signál polohy ventilu (DC4-20MA, DC1-5V, DC0-10V) D: signál diaľkového ovládania |
Elektrický a riadiaci
Kontrolné metódy
Lokálne ovládanie: Operácia tlačidla, prevádzka infračerveného nastavenia
DCS
Ovládanie diaľkového prepínača: pasívny suchý kontakt, DC24V
Vzdialené analógové ovládacie prvky: DC4-20MA
Kontrola ESD
Prerušované ovládanie operácie
Dva - ovládací prvok drôtu
FCS (riadiaci systém FieldBus)
Výstupný signál
Na - type
6 sád fixných výstupov kontaktného signálu, voliteľné definovateľné kontakty
Špeciálne prispôsobenie: Rozbaliteľný 4-bodový výstup kontaktného signálu
Typ autobusu
Modulácia
6 sád fixných výstupov kontaktného signálu, voliteľné definovateľné kontakty
Analógová spätná väzba: DC 4-20MA
Funkcia riadenia zbernice:
Komunikačný modul prijíma nezávislú štruktúru kombinovanú na hlavnej doske, ktorá vyhovuje potrebám rôznych komunikačných médií a rôznych systémov komunikačných protokolov. V súčasnosti podporované komunikačné protokoly zahŕňajú Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, DeVicene (voliteľné).
Funkcia infračerveného diaľkového ovládača:
Akčný ovládač používa pokročilú technológiu infračerveného diaľkového ovládača, ktorá umožňuje ľudský - dialóg prostredníctvom zapečateného okna dialógu bez otvorenia krytu pohonu. Dokonca aj v nebezpečných situáciách môže vnútorne bezpečné diaľkové ovládanie bezpečne vykonávať nastavenie parametrov a vzdialenú prevádzku ovládača.
Presné meranie a ochrana krútiaceho momentu
Profesionálne navrhnutý systém merania krútiaceho momentu na zabezpečenie ochrany preťaženia ovládača a skutočné - Monitorovanie času zmeny krútiaceho momentu ventilu:
(Štandardná konfigurácia)Mechanické meranie krútiaceho momentu: Tradičný mechanizmus spúšťača mechanického krútiaceho momentu má výhody zrelosti, stability a spoľahlivosti. Optimalizovali sme a vylepšili sme ho na základe pôvodného krútiaceho momentu, vďaka čomu sú momentové zariadenie citlivejšie a jeho životnosť sa výrazne vylepšila.
(Voliteľné)Elektronické meranie krútiaceho momentu: detekciou skutočného - časového prúdu, napätia a magnetického toku motora a prácou s mikrokontrolérom na komplexné výpočty sa získa presný výstupný krútiaci moment a dosiahne sa nepretržité meranie; Tento systém nemusí brať do úvahy mechanické opotrebenie, ktoré zlepšuje spoľahlivosť systému.
Meranie a ochrana motora
Prehrievanie: Keď teplota motora prekročí stanovenú hodnotu prehriatia, je zakázaný bežať motor a zobrazí sa výstražná správa o prehriatí motora. Preťaženie a skrat: Obvod je navrhnutý s presným konverzným čipom ADI, ktorý spĺňa presné meranie širokého rozsahu súčasných zmien; Ochrana obvodov preťaženia anti - oneskorenia a krátke - Ochrana obvodu spĺňa príslušné normy.
Okamžitá spätná ochrana: Pri použití okamžitej technológie regulácie spätného oneskorenia, keď ovládač prijíma počas prevádzky signál operácie, riadiaci systém sa najskôr vypne a potom vykoná spätnú činnosť po oneskorení, aby sa zabránilo poškodeniu mechanických častí prenosu.
Elektronická brzda: Modulačný elektrický ovládač zaisťuje, že ventil sa zastaví v polohe nastaveného ventilu cez nastavenie mŕtvych zón a elektronická brzda.
Pripojenie
Výťah
Technické údaje
|
Model |
Moment |
Striedavý rýchlosť (otáčky) |
Motor (Kw) |
Menovitý prúd (a) |
Manuálny pomer |
Maximálna stonka priemer (mm) |
Váha (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
Rozmery
Fryz multi - otočte elektrický ovládač
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Rozmery
Fryz multi - otočte elektrický ovládač
Typ krútiaceho momentu
|
Model |
Príruba |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Tyčinka
|
Model |
Príruba |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
Elektrické ovládače DZW

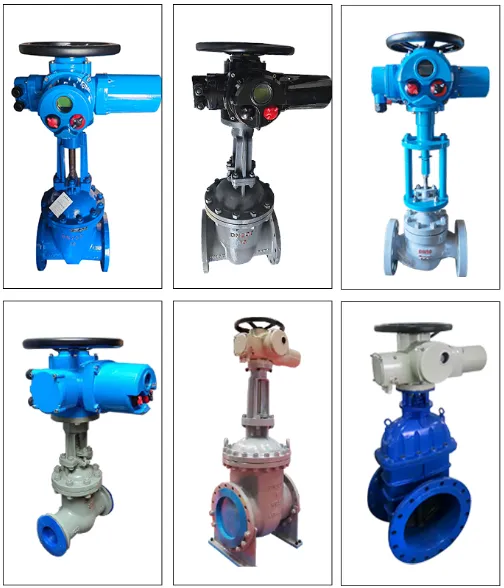

Elektrické ventily DZW
Poľné aplikácie
