Prehľad
Viacotáčkový elektrický pohon ventilu je hnacím zariadením ventilu na realizáciu ovládania otvárania, zatvárania alebo regulácie. Denso je vhodný pre posúvače, guľové ventily, membránové ventily, plunžrové ventily, škrtiace ventily, vodné posúvače, atď. Táto séria elektrických zariadení má vlastnosti kompletných funkcií, spoľahlivý výkon, dobrý riadiaci systém, malé rozmery, nízku hmotnosť a pohodlné používanie a údržbu. Na ventil je možné implementovať diaľkové ovládanie, centralizované ovládanie a automatické ovládanie. Široko používaný v elektroenergetike, metalurgii, rope, chemickom priemysle, papierenskom priemysle, čistení odpadových vôd a iných priemyselných odvetviach. Výkon tohto produktu je v súlade s ustanoveniami GB24923-2010-T „Technické podmienky pre bežný elektrický pohon ventilov“. Výkon nehorľavého typu je v súlade s normou GB3836.{3}} "Elektrické zariadenia pre výbušné plynové atmosféry, časť 1: Všeobecné požiadavky", GB3836.{6}} "Elektrické zariadenia pre výbušné plynové atmosféry, časť 2: Nehorľavý typ "d "" a ustanovenia GB24922-2010-T "Technické podmienky pre nevýbušné ovládače elektrických ventilov". Viacotáčkové elektrické zariadenia sú rozdelené podľa typu ochrany: vonkajší typ a nevýbušný typ; podľa režimu riadenia: konvenčný typ, integrálny typ a integrálny modulačný typ; podľa typu pripojenia: typ krútiaceho momentu, typ elektrárne a typ ťahu.
Pracovné prostredie a hlavné technické parametre
3.1 Napájanie:
Motor je trojfázový AC, 380V (660V alebo 220V na špeciálnu objednávku), 50Hz (60Hz na špeciálnu objednávku); riadiace vedenie je 220V, 50Hz (60Hz na špeciálnu objednávku); diaľkové ovládanie je 24V DC.
3.2 Pracovné prostredie:
3.2.1 Okolitá teplota: -20~ plus 60 stupňov (špeciálna objednávka -40~ plus 80 stupňov ).
3.2.2 Relatívna vlhkosť: 90 percent alebo menej (pri 25 stupňoch).
3.2.3 Typ ochrany: vonkajší typ sa používa na miestach bez horľavých, výbušných a nekorozívnych médií. Nevýbušný stupeň nevýbušného produktu je dⅡBT4, ktorý je vhodný pre továrne a vhodný do prostredia tried ⅡA a ⅡB T1~T4 Sada výbušných zmesí plynov. (Podrobnosti nájdete v GB3836.1)
3.2.4 Stupeň ochrany: IP65 pre vonkajší typ a nevýbušný typ (osobitná objednávka IP68).
3.3 Pracovný čas: 10 minút krátkodobo (30 minút na špeciálnu objednávku).
Úprava
Po zmontovaní elektrického zariadenia s ventilom je potrebné pred použitím samostatne nastaviť mechanizmus riadenia krútiaceho momentu, mechanizmus riadenia zdvihu a mechanizmus indikátora otvorenia; mechanizmus riadenia krútiaceho momentu, mechanizmus riadenia zdvihu a mechanizmus indikátora otvorenia elektrického zariadenia typu Z sú rovnaké, takže nastavenie Metóda je rovnaká. Poznámka: Pred nastavovaním je potrebné skontrolovať, či je potenciometer na indikátore otvorenia odpojený (stačí povoliť nastavovaciu skrutku ozubeného kolesa na hriadeli potenciometra), aby nedošlo k poškodeniu; ručne prestavte ventil do strednej polohy a skontrolujte riadiaci obvod Po kontrole správneho smeru otáčania motora skontrolujte, či je smer otáčania motora správny! Nastavenie mechanizmu riadenia krútiaceho momentu Krútiaci moment bol nastavený podľa požiadaviek pred opustením továrne a vo všeobecnosti nie je potrebné žiadne ďalšie nastavenie. Ak potrebujete zmeniť hodnotu nastavenia, môžete otočiť nastavovací hriadeľ na zodpovedajúcu stupnicu. Najprv nastavte smer zatvárania, potom nastavte smer otvárania. Poznámka: Nastavovací hriadeľ bežného a vonkajšieho typu mechanizmu ovládania krútiaceho momentu je možné otáčať až po stlačení! Nastavenie mechanizmu ovládania zdvihu Poznámka: najprv nastavte smer zatvárania a potom nastavte smer otvárania
Nastavenie úplne uzavretej polohy
1) Zatvorte ventil ručne;
2) Pomocou skrutkovača stlačte vyhadzovaciu tyč a otočte ju o 90 stupňov, aby ste ju zaistili, aby sa medziľahlý prevodový pastorok a jediné ozubené koleso ovládacieho mechanizmu zdvihu úplne odpojili;
3) Otáčajte hriadeľom nastavenia zatvárania podľa šípky zatvárania, kým sa vačka zatvárania nepohne;
4) Otočte vyhadzovací kolík späť do pôvodnej polohy.
Inštalácia, demontáž a bezpečnostné opatrenia
◆ Neexistujú žiadne zásadné požiadavky na formu inštalácie tohto elektrického zariadenia, ale motor je v horizontálnom stave a kryt elektrickej skrinky je v horizontálnom alebo vertikálnom stave nahor, čo je odporúčaná forma inštalácie, ktorá prispieva k mazaniu , ladenie, údržba a manuálna obsluha;
◆Pri inštalácii by mal byť zaručený priestor potrebný pre personál údržby a kontroly na demontáž každého komponentu;
◆Axiálna medzera medzi zubami, ktoré sú nainštalované a pripojené k ventilu, nesmie byť menšia ako 1~2 mm;
◆Skrutky spojené s ventilom nesmú byť nižšie ako stupeň 8,8;
◆Pri použití pre ventily so stúpajúcim driekom skontrolujte, či je predĺženie drieku ventilu v súlade s dĺžkou puzdra drieku;
◆Keď je potrebné ho rozobrať, ručné ručné koleso by sa malo najskôr niekoľkokrát otočiť a ventil by mal byť mierne otvorený;
◆Počas inštalácie, demontáže a uvádzania do prevádzky nepoškoďte tesniaci povrch, tesnenia a nevýbušný povrch elektrického zariadenia v nevýbušnom prevedení a povrch odolný voči výbuchu by mal byť natretý antikoróznym olejom a elektrický kryt by mal byť byť tesne uzavreté, aby sa zabránilo vniknutiu dažďa alebo vlhkosti;
◆Okno nesmie narážať na tvrdé predmety;
◆Elektrické zariadenie je krátkodobý pracovný systém a nepretržitý pracovný čas nesmie presiahnuť čas uvedený na typovom štítku;
◆Keď sa ventil nepoužíva často, mal by sa pravidelne kontrolovať, udržiavať a prevádzkovať. Odporúča sa drôtovať aspoň raz za mesiac a doba chodu by nemala presiahnuť 10 minút.
História spoločnosti

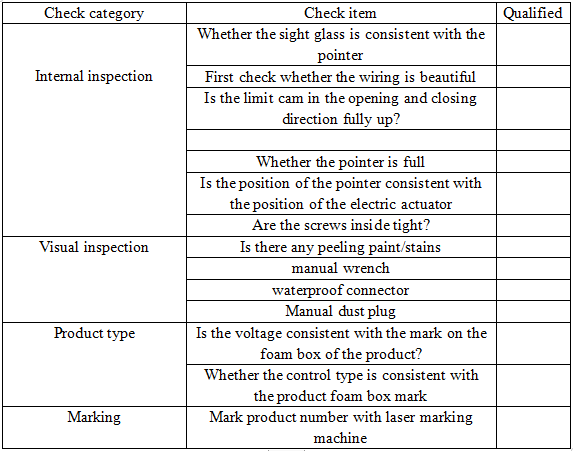

Zoznam položiek kontroly elektrického pohonu
