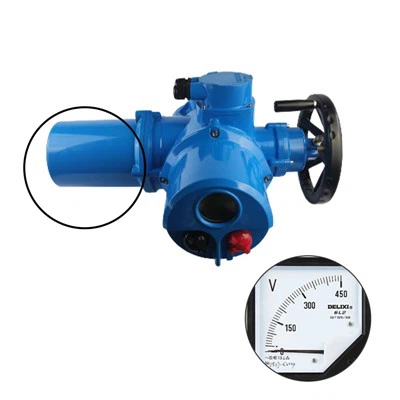

Elektrický pohon
Viacotáčkový elektrický servopohon je najzákladnejší servopohon, ktorý poskytuje viacotáčkový (o viac ako 360 stupňov otáčania) výstupný pohon a používa sa hlavne s rôznymi posúvačmi, guľovými ventilmi atď. Hlavné technické parametre pre výber viac -otočné elektrické servopohony sú: uzatvárací moment (Nm) a otáčky výstupného hriadeľa (ot./min.). Mechanické rozhranie (výstupný hriadeľ a príruba) viacotáčkového pohonu zodpovedá národnej norme GB/T12222 a medzinárodnej norme ISO 5210 a môže realizovať primerané mechanické spojenie s rôznymi ovládanými objektmi. Špeciálny spôsob pripojenia príruby môže byť tiež prispôsobený podľa užívateľa Požiadať o to.
Dizajnové prvky – Ochranné
Vlastnosti dizajnu – ochrana
Ochrana je kľúčová
Bohaté skúsenosti s používaním elektrických pohonov robia z produktu lídra v ochrane pohonov. Pohony spoľahlivo fungujú vo vlhkom, extrémne chladnom alebo horúcom vzduchu, pri silnom UV žiarení a korozívnych látkach od púští, tundry, morskej hladiny až po podzemie. Najdôležitejším faktorom z hľadiska spoľahlivosti pohonu je ochrana pred prostredím, skrátka ochranný kryt. Predvolená ochrana fáz Elektronika servopohonu monitoruje všetky tri fázy napájania, aby sa zabránilo prehriatiu motora. Ak dôjde k strate jednej alebo viacerých fáz, regulátor zabráni budeniu cez riadiaci obvod. Pohon tiež zobrazuje informácie o predvolenom fázovaní napájania a môže poskytovať vzdialenú indikáciu stavu alarmu.
Ochrana motora pri zablokovaní ventilu
Ak sa ventil zasekne a nepohne sa do 5 sekúnd po odoslaní štartovacieho signálu, logický obvod odpojí reagujúci stýkač a súčasne vyšle alarmové hlásenie o poruche, aby sa zabránilo prehriatiu motora.
Ochrana proti prehriatiu
Vo vnútri elektrickej cievky sú dve tepelné ochranné relé. Ak je cievka prehriata, regulátor teploty v cievke motora môže priamo zistiť teplotu cievky a odpojiť riadiaci obvod servopohonu. Okamžitá ochrana proti spätnému chodu Keď pohon dostane okamžitý spínací príkaz, použije sa obvod automatického oneskorenia, aby sa zabránilo zbytočnému opotrebovaniu drieku ventilu a prevodovky rázovým zaťažením. Tento obvod tiež obmedzuje zapínací prúd cez stýkač.
Dvojité tesnenie, dvojitá ochrana
Stupeň ochrany IP-pod vodou 3 metre, 48 hodín, plne vodotesný a prachotesný. Systém dvojitého tesnenia zaisťuje ochranu vnútorných komponentov, pretože vodotesná svorkovnica izoluje vnútorné káble od spojovacej skrinky. Ochrana je zachovaná aj vtedy, keď je odstránený kryt svorkovnice pre zapojenie na mieste a kryt svorkovnice je zapečatený.
Nerušivé trvalé tesnenie
Pri odlaďovaní pohonu na mieste nie je potrebné odstraňovať koncový kryt elektroboxu. Všetky nastavenia a úpravy sa vykonávajú pomocou dodaného infračerveného nastavovacieho nástroja. Pri montáži v kontrolovanom prostredí je konvekcia vzduchu úplne eliminovaná a všetky vnútorné komponenty sú trvalo chránené. Neintruzívne ovládanie znamená nepoužívanie presuvného hriadeľa cez ovládaciu skrinku.
Meranie krútiaceho momentu
Pohon dokáže spoľahlivo a presne merať silu ovládania ventilu, ktorá je základom ochrany ventilu a pohonu. Pohony využívajú technológiu, ktorá bola testovaná v experimentoch a overená v priemyselnej praxi. Presné a opakovateľné merania krútiaceho momentu je možné získať, pokiaľ sa frekvencia, napätie a teplota menia v povolenom rozsahu.
Meranie polohy ventilu
Spoľahlivé riadenie procesu závisí od presného umiestnenia koncov zdvihu ventilu. Patentovaný bezkontaktný systém merania polohy je najjednoduchší dizajn v ovládaní pohonu. Rozkladač s iba jednou pohyblivou časťou prevádza otáčanie výstupného stredového puzdra na elektrický signál, ktorý sa potom porovnáva s limitmi uloženými v bezpečnej a energeticky nezávislej pamäti.
Vlastnosti dizajnu – ochrana
Ochrana je kľúčová
Bohaté skúsenosti s používaním elektrických pohonov robia z produktu lídra v ochrane pohonov. Pohony spoľahlivo fungujú vo vlhkom, extrémne chladnom alebo horúcom vzduchu, pri silnom UV žiarení a korozívnych látkach od púští, tundry, morskej hladiny až po podzemie. Najdôležitejším faktorom z hľadiska spoľahlivosti pohonu je ochrana pred prostredím, skrátka ochranný kryt.
Predvolená fázová ochrana
Elektronika servopohonu monitoruje všetky tri fázy napájania, aby nedošlo k prehriatiu motora. Ak dôjde k strate jednej alebo viacerých fáz, regulátor zabráni budeniu cez riadiaci obvod. Pohon tiež zobrazuje informácie o predvolenom fázovaní napájania a môže poskytovať vzdialenú indikáciu stavu alarmu.
Mechanická odolnosť, dlhá životnosť
Návrh elektrického systému s ohľadom na spoľahlivosť
Testované a certifikované pre drsné podmienky prostredia
Prispôsobenie výstupnej rýchlosti
Faktory ovplyvňujúce
Krútiaci moment servopohonu: - Tvar, koeficient trenia medzi servopohonom a ventilom, priemer hriadeľa, koeficient trenia nosnej plochy, tvar výstelkového materiálu (sedla), rozdiel rezného tlaku. - Prietok, tlakové charakteristiky systému a spôsob potrubia
Kombináciou elektrických servopohonov a týchto faktorov vznikajú nasledujúce typy krútiaceho momentu: krútiaci moment tesnenia a praskania ventilu, TS trecí moment ložiskovej plochy, TB dynamický krútiaci moment prietoku tekutiny, TD
Statický krútiaci moment, Th
Krútiaci moment je funkciou mnohých faktorov, vrátane skutočného pomeru veľkosti dielov ventilov každého výrobcu ako miery všeobecnej odchýlky krútiaceho momentu ventilu, ktorý vytvárajú.
Voľba výstupnej rýchlosti: Pri výbere servopohonu by sa mala voliť výstupná rýchlosť servopohonu podľa času spínania ventilu a času potrebného na to, aby ventil prešiel z úplne otvoreného (alebo úplne zatvoreného) do úplne zatvoreného. (úplne otvorené). Výstupnú rýchlosť V možno vypočítať podľa nasledujúceho vzorca. V=N/T (N – celkový počet otáčok ventilu, T – celý prevádzkový čas ventilu (minúty))
Voľba výstupného krútiaceho momentu: Elektrické pohony sú vo všeobecnosti navrhnuté tak, aby vyhovovali potrebám pracovných podmienok. Pohony Tianjin navrhujú a vyrábajú elektrické pohony podľa pracovných charakteristík ventilu. Každý elektrický ventil musí byť otvorený, ovládaný, zatvorený a iné pracovné podmienky. Určitý krútiaci moment sa používa ako sila na pohon ventilu, takže konštrukcia elektrického pohonu je veľmi dôležitým faktorom pre jeho výstupný krútiaci moment. Každý servomotor má svoje vlastné parametre výstupného momentu, preto pri výbere servopohonu, servopohonu Výstupný krútiaci moment servopohonu musí byť väčší ako moment skutočne požadovaný ventilom, aby sa zaistilo otvorenie a zatvorenie ventilu.
