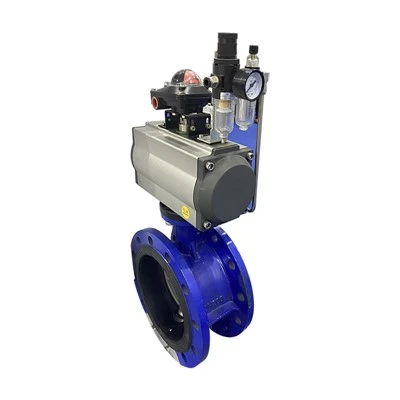

Pneumatický motýľový ventil
Technické parametre
Položka pneumatický motýľový ventil
Nominálny priemer DN 50- DN1200
Úroveň tlaku pn 10- pn40 (ANSI 150lb -300 lb voliteľné)
MATERIÁLNA VENTILA WCB, CF8, CF8M, Duplex Ocel atď.
Tesnenie materiálu EPDM, NBR, PTFE, kovové tesnenie
Tlak na zdroj vzduchu 0. 4-0. 7MPA
Použiteľná médiá, voda, para, olej, plyn, tuhé častice
Funkcie
Rýchla odpoveď
Pneumatic Drive, Otváranie a zatváracie akcie sú dokončené v rámci 0.
Vysoké tesnenie
Pneumatic Drive, Otváranie a zatváracie akcie sú dokončené v rámci 0.
Odolnosť v oblasti tlaku a teploty
Materiálom tela ventilu môže byť liatina, liata oceľ, nehrdzavejúca oceľ atď. Rozsah tlaku je pn 10- pn40 a použiteľná teplota je -29 c ~ 200c.
Ľahký dizajn
Inštalácia oblátky nevyžaduje príruby, šetrí priestor a znižuje zaťaženie potrubného systému.
Prehľad
Pneumatický ventil motýľa oblátky je priemyselný chlopňa poháňaná pneumatickým ovládačom. Môže sa rýchlo nainštalovať do potrubia prostredníctvom pripojenia do oblátky. Všeobecne sa používa pri regulácii prietoku a medznej kontrole kvapaliny, plynu a prachového média. Má kompaktnú štruktúru, rýchle otváranie a zatváranie, spoľahlivé tesnenie a je ideálnou voľbou pre petrochemickú, elektrickú energiu, metalurgiu, úpravu vody a ďalšie polia.
Zloženie produktu
Pneumatický ovládač:
Jednotné pôsobenie (pružinový návrat) alebo dvojité pôsobenie (obojsmerné riadenie vzduchu) voliteľné.
Štandardný polohový a solenoidný ventil, podpora 4-20 MA signálny vstup, aby sa dosiahlo presné nastavenie otvorenia.
Ložiská a konektory: Nízke ložiská koeficientu trenia Zabezpečujú flexibilnú rotáciu, skrutky svoriek spĺňajú normy ISO.
Pneumatický oblátkový motýľový ventil
Pozostáva z nasledujúcich základných komponentov, aby sa zabezpečila efektívna a stabilná prevádzka:
Telo ventilu: presné odlievanie, zjednodušený dizajn na zníženie odolnosti voči stredu, odpor korózie, vysoký tlak odpor.
Doska ventilu: Štruktúra diskov, povrchy pokryté gumou alebo polytetrafluóretylénom (PTFE), na dosiahnutie obojsmerného tesnenia.
Ventilová stonka: Vysoko pevná materiál z nehrdzavejúcej ocele, anti-fraktúra, proti torze, aby sa zabezpečila dlhá životnosť.
Tesnenie: materiál EPDM, NBR alebo Fluororubber, vhodný pre rôzne podmienky média.
Výhody produktu
Inteligentná kontrola
Prispôsobte sa systému DCS/PLC, diaľkovému ovládaniu jedného tlačidla Štart and Stop, zlepšujte úroveň automatizácie.
Ľahká údržba
Modulárny dizajn, tesnenia a ventilové platne sa dajú rýchlo vymeniť, čím sa znížia náklady na prestoje.
Úspora energie a ochrana životného prostredia
Návrh odporu s nízkym prietokom znižuje spotrebu energie a štruktúra nulového úniku sa vyhýba strednému odpadu.
Kompatibilný
Priemer DN 50- DN1200, podporuje prírubu, oblátky a ďalšie štandardy (GB, ANSI, DIN).
Príručka
Potvrďte typ média: korozívne médium vyžaduje teleso ventilovej ocele z nehrdzavejúcej ocele + tesnenie PTFE.
Vyjadrite režim riadenia: pre typ spínača je vybraný dvojitý pôsobiaci ovládač a na reguláciu typu je potrebný polohovača.
Skontrolujte rozmery inštalácie: Poskytnite priemer rúrky, štandard príruby a smer rozhrania (horizontálne/vertikálne).
Osobitné požiadavky: Certifikácia odolná voči výbuchu, prispôsobenie vysokej teploty, pracovné podmienky vákua atď. Je možné prispôsobiť výlučne.
