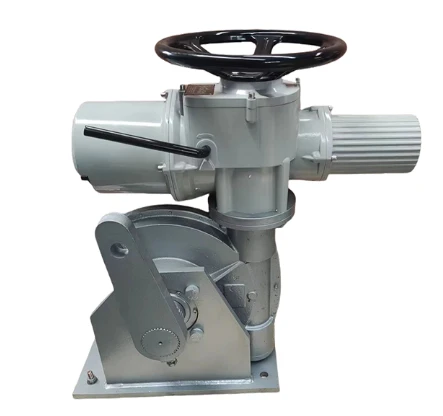

Elektrický pohon
Zloženie produktu
Špeciálny motor
Motor pre regulačný ventil je hnacou súčasťou elektrického servopohonu a jeho charakteristické požiadavky sú odlišné od požiadaviek bežných motorov. Pretože pohon pracuje často a je často v štartovacom pracovnom stave, vyžaduje sa, aby mal motor charakteristiky vysokého rozbehového momentu, malého momentu zotrvačnosti a nízkeho rozbehového prúdu, aby nárast teploty motora nebol príliš vysoký. sa často spúšťa a je dostatočný krútiaci moment na to, aby sa elektrický pohon presunul zo statického do akčného.
Prevodovka a ručný spínací mechanizmus
Prevodovka premieňa výstupný výkon vysokootáčkového motora s nízkym krútiacim momentom na výkon výstupného hriadeľa nízkootáčkového aktuátora s vysokým krútiacim momentom. Manuálny spínač je poloautomatický, to znamená, že keď je manuálny, posuňte ho v smere šípky na rukoväti spínača a automaticky sa resetuje, keď je elektrický.
Mechanizmus riadenia zdvihu, mechanizmus riadenia krútiaceho momentu, mechanizmus otvárania
Funkciou mechanizmu ovládania pojazdu je obmedzenie elektrickej koncovej polohy. Mechanizmus riadenia krútiaceho momentu je ochranný mechanizmus určený na ochranu pohonu a ventilu. Otvárací mechanizmus sa používa na označenie smeru otvárania a zatvárania a polohy ventilu.
Pracovný princíp
Modulačný elektrický servopohon je hlavnou výkonnou časťou automatického riadiaceho systému. Je napájaný trojfázovým alebo jednofázovým striedavým napájaním, prijíma štandardné signály (vrátane analógových a digitálnych) a prevádza tento signál na zodpovedajúci mechanický posun alebo uhol, aby ovládal regulačný mechanizmus a dokončil úlohu automatického nastavenia. Schéma systému modulačného elektrického pohonu je znázornená na obrázku 1. Keď je modulačný elektrický pohon v automatickom stave, digitálny riadiaci modul MCU na pohone prijíma štandardný analógový signál (4~20mA, DC) z automatického riadiaceho systému , a porovnáva ho so štandardným analógovým signálom (4~20mA, DC) z vysielača polohy ventilu na servopohone. Ak je rozdiel medzi týmito dvoma väčšími ako mŕtva zóna nastavená podľa požiadaviek používateľa, digitálny riadiaci modul MCU vyšle riadiaci signál, aby poháňal modulačný elektrický pohon v smere zmenšovania odchýlky medzi týmito dvoma, kým sa odchýlka medzi ak je táto dvojica menšia alebo rovná mŕtvej zóne nastavenej elektrickým pohonom, digitálny riadiaci modul MCU vyšle riadiaci signál na zastavenie elektrického pohonu. Keď je modulačný servomotor v stave elektrického ručného ovládania, je možné servomotor ovládať vnútorným krokovacím tlačidlom servomotora.

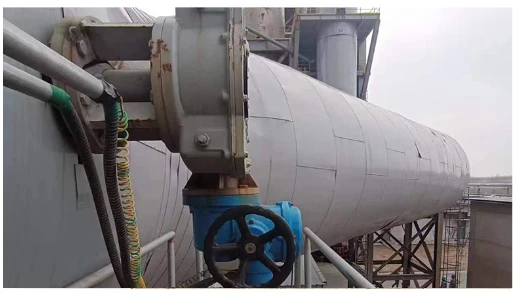

Aplikácie
