Elektrický pohon
Prehľad
Elektrické pohony série FRY sa používajú na ovládanie ventilov s rotáciou 0-90 stupňov a iných podobných produktov, ako sú škrtiace ventily, guľové ventily, klapky, zátkové ventily, uzávery atď. Používa AC415V, 380V, 240V, 220V, 110V, DC24V ako napájací zdroj a 4-20analógový signál mA alebo 0-10VDC elektrický signál ako riadiaci signál na posunutie ventilu do požadovanej polohy, aby sa dosiahlo automatické ovládanie, s maximálnym výstupným krútiacim momentom 6000 Nm. Môže byť široko používaný v oblasti ropy, chemického priemyslu, elektrickej energie, metalurgie, výroby papiera, úpravy vody, stavby lodí, spracovania potravín a automatizácie budov. Má tiež veľa výhod, ako je malá veľkosť, nízka hmotnosť, krásny vzhľad, jedinečná štruktúra, kompaktné otváranie a zatváranie, jednoduchá inštalácia, malý prevádzkový krútiaci moment, jednoduchá obsluha, žiadna údržba, bezpečné a pohodlné používanie atď.
Vlastnosti produktu
Dobré pracovné rozhranie
Používatelia môžu nastaviť indikačné hodnoty horného a spodného limitu zodpovedajúce 4-20signálu snímača mA na mieste
Funkcia manuálneho/automatického prepínania
Ochrana proti zaseknutiu ventilu, funkcia uvoľnenia
Komplexné možnosti zaznamenávania údajov
Stupeň ochrany IP67
Výkonové funkcie
Plášť: Plášť je vyrobený z tvrdej hliníkovej zliatiny, eloxovanej a polyesterovej práškovej farby, so silnou odolnosťou proti korózii a úrovňou ochrany IP67.
Motor: Plne uzavretý motor vo veveričke, malá veľkosť, veľký krútiaci moment, malá zotrvačná sila, úroveň izolácie F, môže zabrániť prehriatiu a poškodeniu motora.
Manuálna štruktúra: Dizajn rukoväte zaisťuje bezpečnosť, spoľahlivosť, úsporu práce a malú veľkosť. Keď nie je napájaný, je možné rukoväť ovládať ručne. Ak nepoužívate manuálnu prevádzku, vložte kľúč do svorky kľúča, aby ste ho mohli ľahko používať.
Indikátor: Indikátor je inštalovaný na stredovej osi, aby sledoval polohu ventilu. Objektív má konvexný zrkadlový dizajn, ktorý nehromadí vodu a je pohodlnejšie ho pozorovať.
Tesnenie: Dobré tesnenie, štandardná úroveň ochrany produktu je IP67.
Koncový spínač: Mechanický, elektronický dvojitý limit. Mechanická obmedzovacia skrutka je nastaviteľná, bezpečná a spoľahlivá; elektronický koncový spínač je ovládaný vačkovým mechanizmom a jednoduchý nastavovací mechanizmus dokáže presne a pohodlne nastaviť polohu a nie je ovplyvnený nadmerným ručným kolesom.
Samosvorný: Presný šnekový prevodový mechanizmus dokáže efektívne prenášať veľký krútiaci moment, s vysokou účinnosťou, nízkou hlučnosťou (maximálne 50 decibelov) a dlhou životnosťou; má samosvornú funkciu zabraňujúcu spätnému chodu a prevodová časť je stabilná a spoľahlivá, bez potreby tankovania.

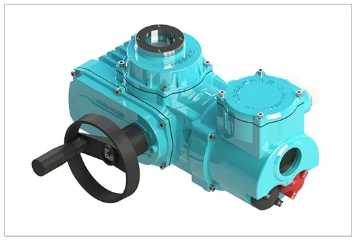

Ručné koleso
Žiadne ručné koleso
Inštalácia
Teplota pracovného média
●Keď je pohon nainštalovaný na ventile, teplota pracovného média zvýši telesnú teplotu.
●Keď je teplota pracovného média nižšia ako 65C, použite štandardný držiak.
●Ak je teplota pracovného média vyššia ako 65 C, použite držiak vysokej teploty.
Inštalačné prostredie
●Táto séria elektrických pohonov nie sú produkty odolné voči výbuchu. Neinštalujte ich na miesta s výbušnými plynmi. Pri inštalácii vonku, kde dochádza k striekajúcej vode, nainštalujte ochranný kryt, aby ste zabránili priamemu slnečnému žiareniu a erózii dažďom. Vyhraďte si priestor na kabeláž, ručné ovládanie atď.
●Okolitá teplota: -25~+55C
Pripojenie k ventilu
● Ručne otočte ventil, skontrolujte, či nedošlo k žiadnej abnormalite, a otočte ventil do úplne zatvorenej polohy.
● Jemne pripevnite štandardnú (vysokoteplotnú) konzolu na ventil (zatiaľ nedoťahujte skrutky).
● Nasaďte spojku na vreteno ventilu.
parametre
Aplikácie
