Vlastnosti produktu DKJ

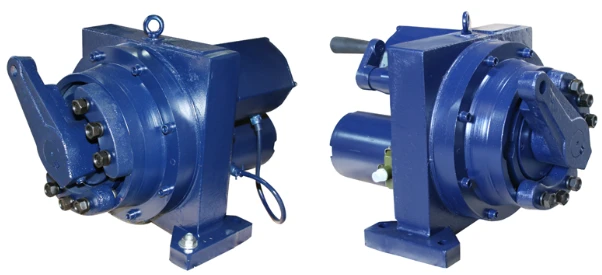

Elektrický pohon série DKJ sa používa pri štrukturálnom návrhu kompozitných konštrukcií, zovšeobecňovanie, štandardizácia, radenie výrobkov po častiach je ohľaduplnejšie, robí výrobok strojom, motorom, riadiacim obvodom kombinovaným tak, aby vytvoril celý rad rôznych sérií a špecifikácií Používatelia pri používaní a údržbe výrazne znížili počet druhov potrebných náhradných dielov.

Základná základňa reduktora produktu využíva vysoko pevnú hliníkovú zliatinu, dizajn mechanickej konštrukcie je stručný a kompaktný, spoľahlivosť je vysoká, objem je malý, hmotnosť je nízka; viaceré pripojenia môžu byť inštalované v akejkoľvek polohe a smere.

Hlavne funkcie a vlastnosti

Funkcia ochrany proti prerušeniu signálu.

Funkcia ochrany proti nadmernému krútiacemu momentu.

Mechanická a elektrická funkcia ochrany jazdy dvojitým koncovým spínačom.

"Diaľkové automatické / diaľkové manuálne / miestne" možno prepínať tri stavy a pri elektrickej prevádzke na mieste aj funkcie ovládania poľným ručným kolesom.

Pozitívne a negatívne účinky konverznej funkcie.

Zabráňte dobehu motora pomocou funkcie dynamického elektrického brzdenia.

Vysoko výkonný servomotor, môže byť často štartovaný bez tepla.

Rôzne režimy ovládania: Je možné prijímať štandardný prúdový signál, pasívny kontaktný signál a signály zbernice.

Napájacie napätie je možné vyrobiť podľa požiadaviek užívateľa.

Má silnú schopnosť proti rušeniu.

Voliteľná trojfázová funkcia ochrany pred stratou fázy napájania a fáza automatickej korekcie.

Štandardné technické parametre servomotora DKJ

Vstupný signál:4-20impedancia mA 250 Ω,0-10impedancia mA 200 Ω

Mŕtva oblasť (citlivosť):0.3-3 percent Plynulé nastavenie

Vstupný kanál: jeden analógový aktuálny vstupný kanál, jedna sada kanálov prepínania hlasitosti.

Výstupný kanál:{0} mA jednosmerná impedancia > 50 Ω. Vstupný kanál je izolovaný od výstupného kanálu.

Výstupný krútiaci moment a dráha.

Lineárne otáčanie: 2000N-25000Zdvih N 10,16,25,40,100 mm

Štvrťotočka: 100-40000Nm zdvih 90 stupňov

Viacnásobné otočenie: 40-400Nm zdvih 1-50 kruh

Základná chyba: ± 1 percento ; ± 1,5 percenta

Rozdiel návratnosti: menší alebo rovný ±1 percentu

charakteristiky tlmenia: Žiadna oscilácia (nulová perióda oscilácií)

Stupeň krytia: IP67

Prevádzkové prostredie:

1. teplota: -28-- plus 70

2. vlhkosť: 95 percent alebo menej

3. trasenie: frekvencia 10-100Hz sila, 0,5-násobok gravitačného zrýchlenia

4. vplyv:<>

5. barometrický tlak: 72.5-106KPa

Nekorozívne plynné médiá v okolitom vzduchu sa nesmú používať na horľavých a výbušných miestach. (Produkty do výbušného prostredia nájdete vo vzorke nevýbušných produktov mojej spoločnosti.)

napätie a napájanie

220 V--±10 percent 50Hz

Jedna fáza: 220 V--±10 percent 50Hz

380 V--±10 percent 50Hz

Trojfázové: 380 V--±10 percent 50Hz

* Špeciálne napätie, frekvenciu je potrebné vopred prispôsobiť.

DKJ-210M-------DKJ-810M

2100M 8100M

Štvrťotáčkový elektrický pohon pre krútiaci moment medzi 100 a 10 000 Nm

DKJ-210-EX---DKJ-610-EX

Štvrťotáčkový elektrický pohon pre krútiace momenty medzi 1000 a 4000 Nm

Prispôsobenie nízkej teplote

Elektrické zariadenie nízkoteplotného ventilu série DKJ je založené na bežnom type, materiáli hlavnej skrinky a iných namáhaných častí, materiáli elektronického ovládacieho zariadenia a drôtu, materiálu gumového tesnenia, maziva, výkonu a výkon motora atď. Boli prijaté zodpovedajúce opatrenia na dosiahnutie výkonu pri nízkych teplotách, ktorý by mal mať výrobok. Podľa skúšobných metód a postupov dovezenej technickej dokumentácie bol nízkoteplotný test typického prototypu základne stroja našej spoločnosti vykonaný autoritatívnou výskumnou inštitúciou a všetky dosiahli ideálne výsledky. Spĺňa požiadavky testu a má skutočné podmienky používania.

Tvar príruby, veľkosť a celkové rozmery elektrického zariadenia nízkoteplotného ventilu série SMC sú rovnaké ako u jeho bežných výrobkov (alebo všeobecných výrobkov odolných voči výbuchu). Pri výbere si pozrite príslušné vzorky.

Použiteľný teplotný rozsah

Teplotný rozsah nízkej teploty typu I -25 stupeň ~-40 stupeň

Rozsah teplôt typu II pri nízkej teplote -40 stupeň ~ -500 stupeň

Poznámka: Teplota okolia nízkoteplotného elektrického zariadenia typu II by nemala presiahnuť 40 stupňov

Proces kontroly

Metóda spočíva v umiestnení elektrického zariadenia (so skúšobnou stolicou) do mrazničky s nízkou teplotou a ponechaním v prostredí s ultranízkou teplotou -55 stupňov na dlhú dobu a potom vykonaním príslušných výkonnostných testov zabezpečiť normálnu prevádzku a dobrý výkon.

Prispôsobenie colnej klasifikácie

Trvalý pracovný systém – nepretržitá prevádzka typu S1.

Krátkodobý pracovný systém – krátkodobá služba typu S2.

Prerušovaná periodická – prerušovaná periodická služba typu S3.

Vrátane systému prerušovaného periodického štartovania – prerušovaná periodická prevádzka s režimom štartovania typu S4.

Prerušovaný periodický pracovný systém zahŕňa elektrickú brzdu – prerušovaná periodická prevádzka s elektrickým brzdením typu S5.

Nepretržitý periodický pracovný systém – nepretržitá prevádzka periodickej služby typu S6.

Vrátane elektrickej brzdy systému nepretržitej periodickej práce – nepretržitá periodická prevádzka s elektrickým brzdením – prevádzkový typ S7.

Systém nepretržitej periodickej prevádzky, ktorý zahŕňa zodpovedajúcu zmenu rýchlosti záťaže – nepretržitá prevádzka periodickej prevádzky so súvisiacimi zmenami rýchlosti záťaže typu S8.

Zaťaženie a rýchlosť neperiodických zmien v pracovnom systéme – prevádzka s neperiodickými zmenami zaťaženia a otáčok – prevádzkový typ S9.

Diskrétny systém konštantného zaťaženia – pracovný systém S10.
